Код Р0506 заносится, если:
- отсутствуют коды неисправностей Р0102, Р0103, Р0116, Р0117, P0118. Р0122. Р0123, Р0444, Р0358, Р0459, Р0508, Р0509;
- двигатель работает на холостом ходу ;
- температура охлаждающей жидкости ТМОТ выше 75 °С;
- в течение 2 сек обороты коленчатого вала двигателя NMOT меньше 700 об/мин;
- в течение 2 сек текущая коррекция на холостом ходу DMLLRI превышает пороговое значение.
Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
Подключить диагностический прибор.
Запустить двигатель, установить режим холостого хода и прогреть до температуры охлаждающей жидкости 75 С. Значение параметра NMOT (обороты двигателя) меньше 700 об/мин?
Нет: Код Р0506 - непостоянный:
- Переобедненная смесь. Обороты холостого хода могут быть низкими или нестабильными. Проверить систему топливоподачи на пониженное давление топлива, наличие воды в топливе или загрязнение форсунок. Проверить датчик кислорода на загрязнение силиконом, гликолем или другими материалами.
- Переобогащенная смесь. Обороты холостого хода низкие.
- Проверить систему топливоподачи на повышенное давление топлива, негерметичность форсунок. Проверить датчик кислорода на загрязнение силиконом, гликолем или другими материалами.
- Дроссельный патрубок. Снять регулятор холостого хода и проверить проточную часть на наличие посторонних частиц.
- Система вентиляции картера. Проверить правильность подсоединения шлангов. Неисправность системы вентиляции картера может привести к отклонению оборотов холостого хода.
- Воздушный фильтр. Загрязнение воздушного фильтра может привести к нестабильности оборотов холостого хода.
Необходимо проанализировать условия возникновения кода.
Да: Проверить воздушный фильтр на загрязнение. Проверить правильность подсоединения шлангов системы вентиляции картера.
Обнаружена ли неисправность?
Да: Устранить неисправность.

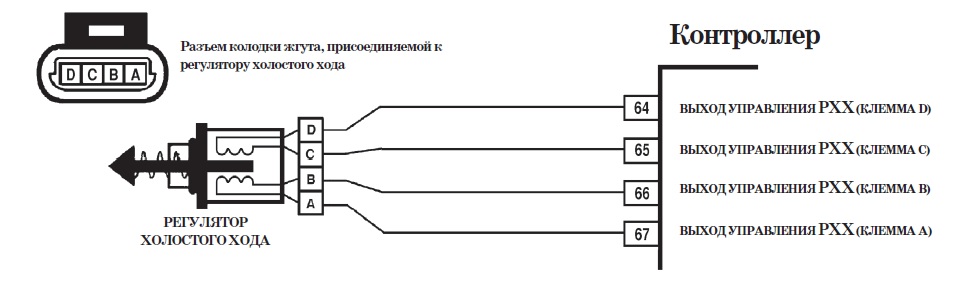

Нет: Отсоединить колодку жгута от регулятора.
Присоединить провода тестера для проверки РХХ к аккумуляторной батарее, затем подключить его колодку к регулятору холостого хода. Запустить двигатель. С помощью тестера управлять регулятором, задавая увеличение частоты вращения коленчатого вала на холостом ходу. Увеличивается ли частота?
Нет: Заменить регулятор холостого хода.
Да: Заменить контроллер.
