Электро коса с регулировкой оборотов

Пользуясь электрокосой, заметил что при кошении мелкой травы двигатель не развивает достаточных оборотов и когда начинаю косить более высокую траву обороты резко увеличиваются на максимум. По началу думал на неисправность схемы плавного пуска, но почитав в интернете отзывы на эту схему, выяснилось что это нормальная работа схемы CT 2802. Меня не устраивает такой режим работы, поэтому буду менять встроенный плавный пуск на внешний с регулировкой оборотов.

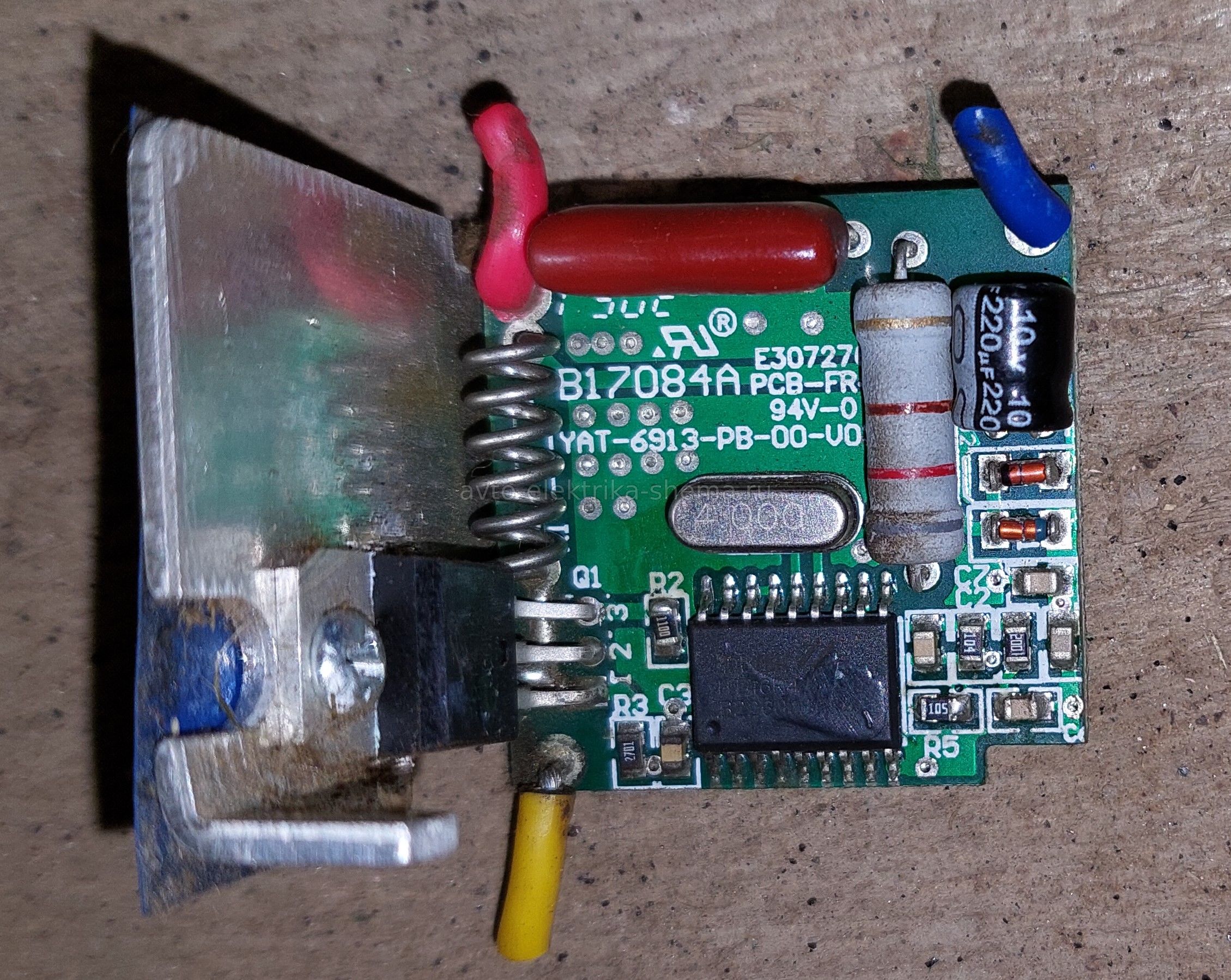

Устройство CT 2802

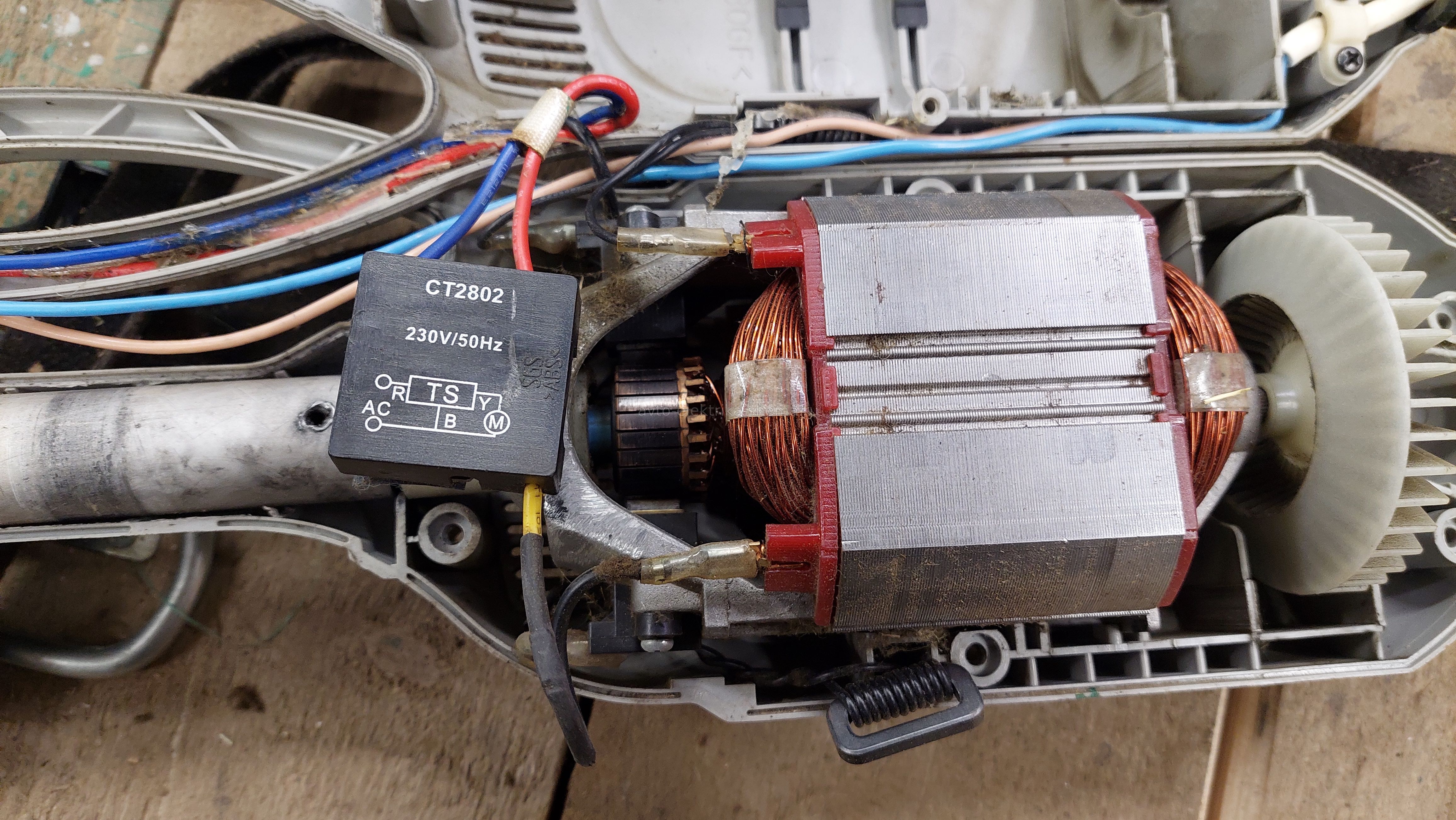

Удаляем схему, перекусив бокорезами три провода (красный, жёлтый и синий). Синий больше не понадобится, поэтому его нужно удалить полностью, он идёт к клемме выключателя.

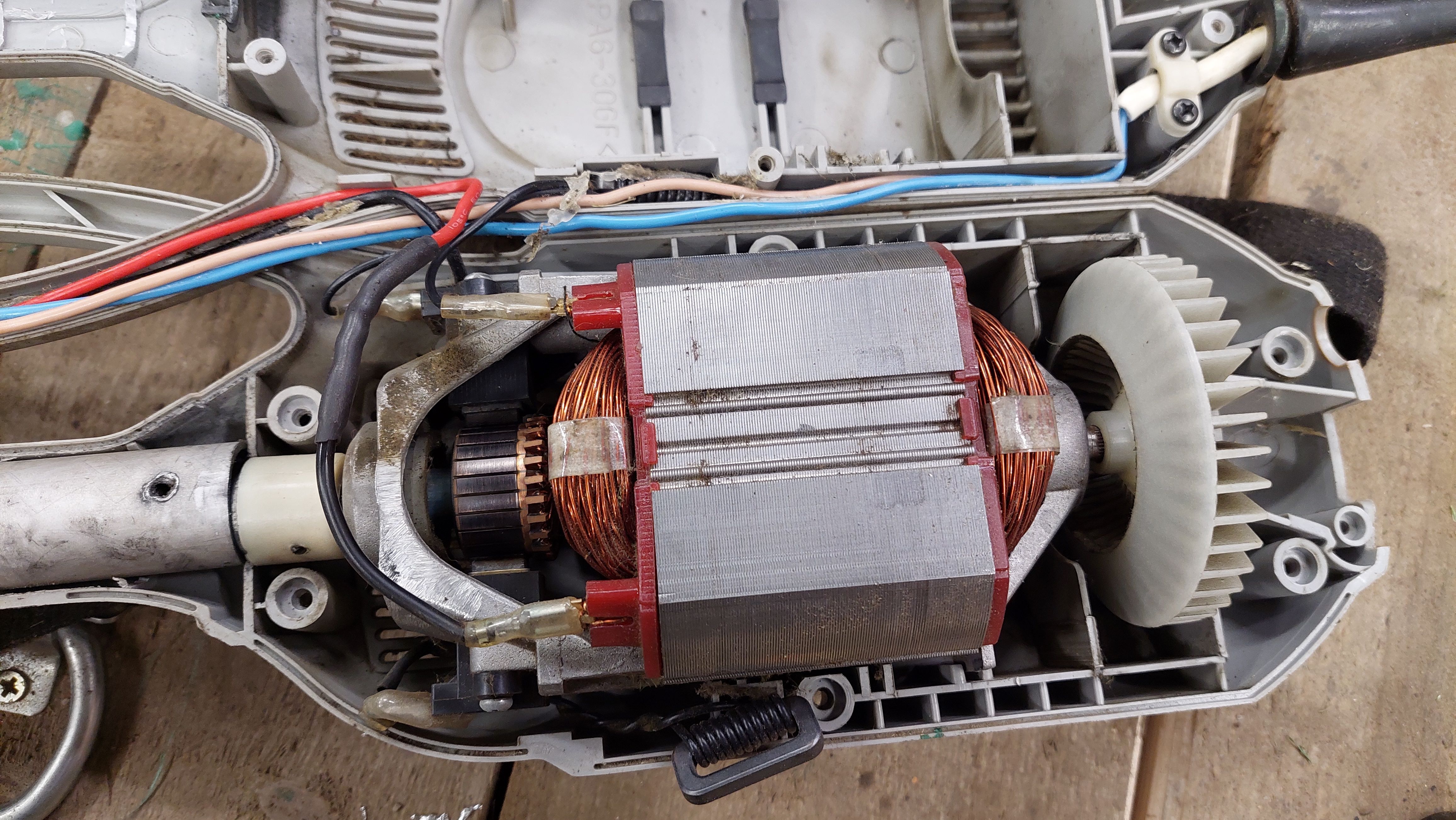

Жёлтый провод переходит в чёрный, значит соединяем чёрный с красным. Я спаял провода и заизолировал термоусадкой с клеем.

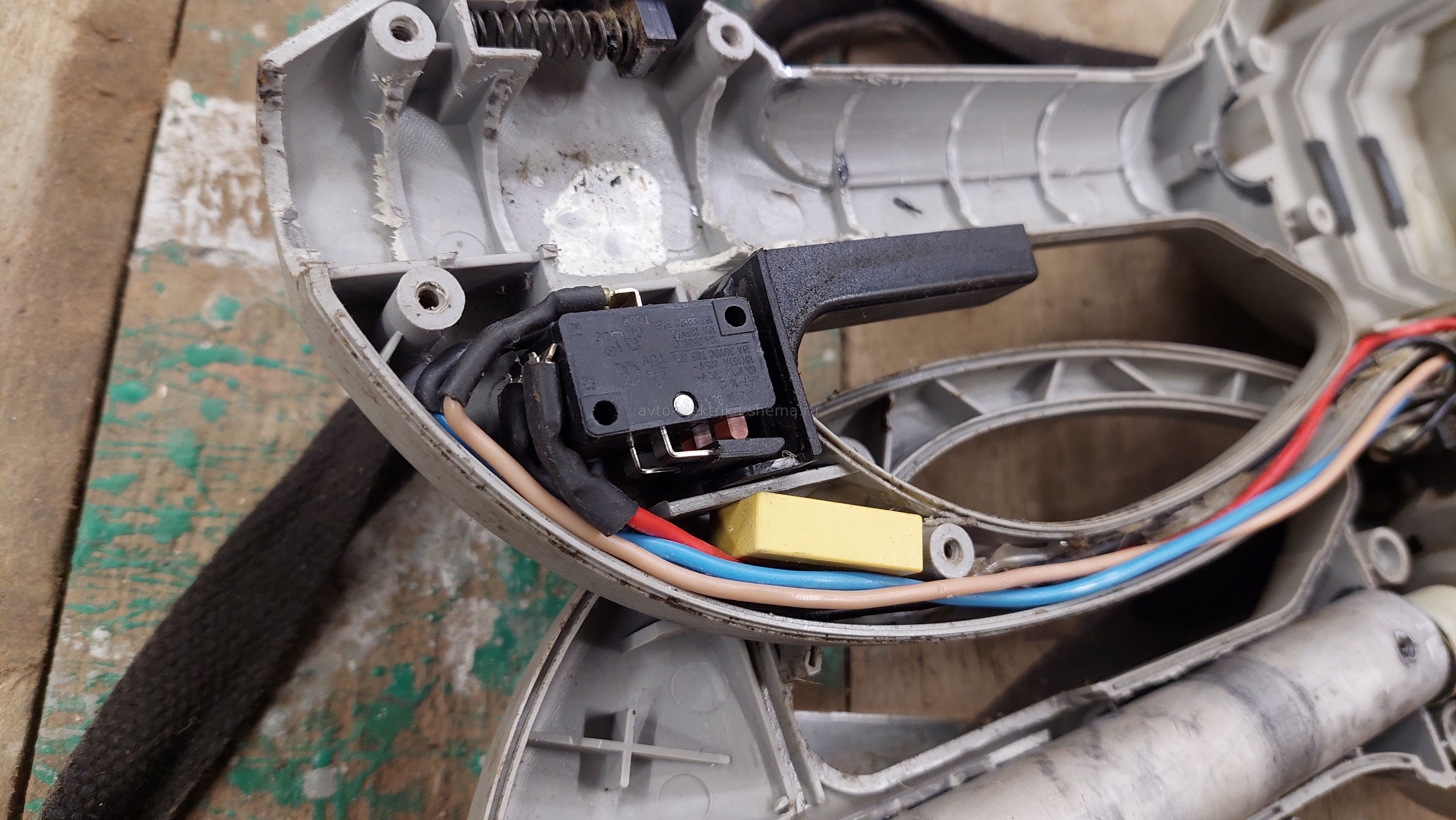

У выключателя перекусил лишний синий провод от клеммы. Заодно поджал сами клеммы, а то они болтались.

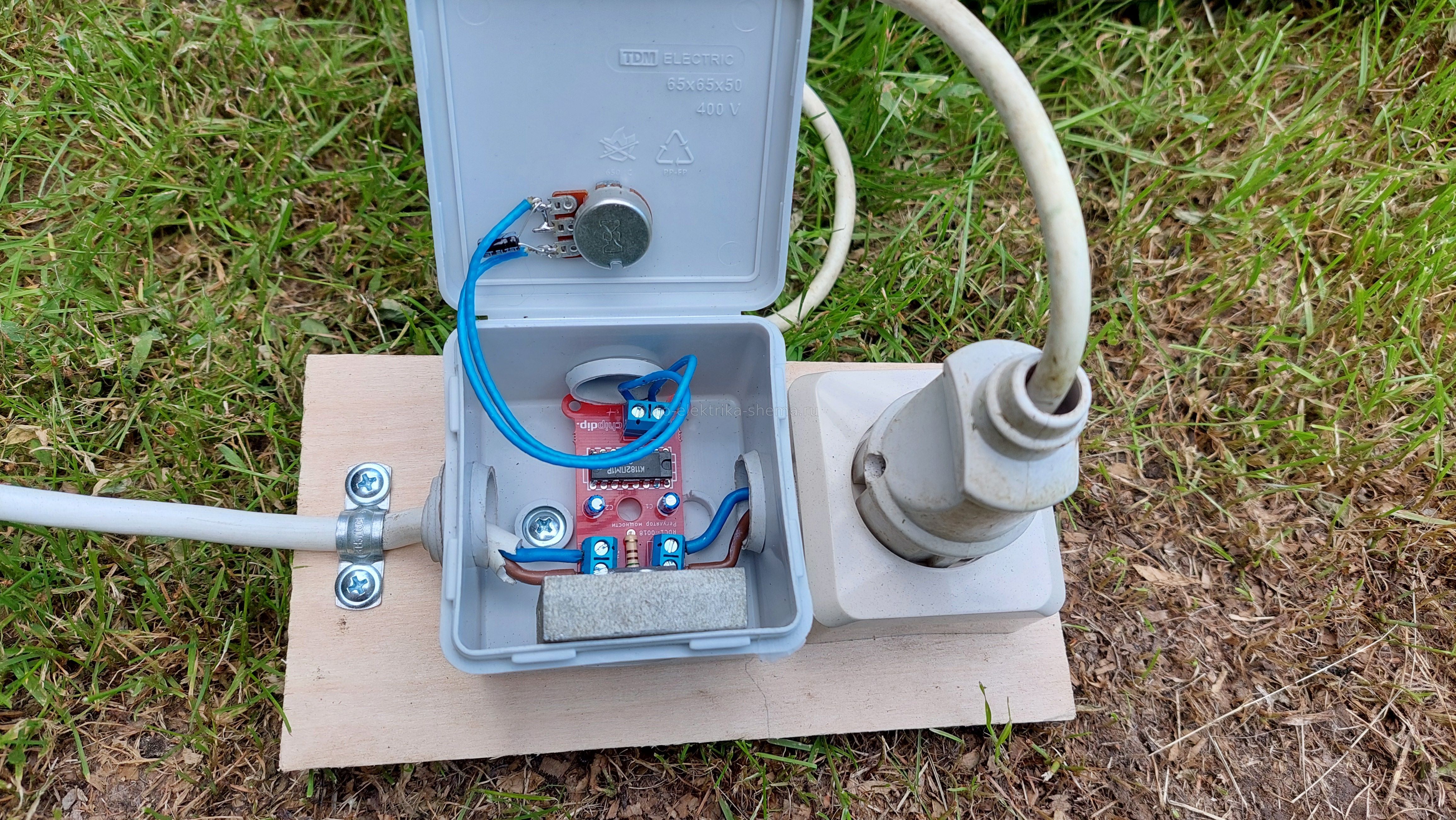

Заказал в Чип и Дип готовую схему регулятора мощности RDC1-0018a, собранную на К1182ПМ1Р с 40 амперным симистором. Осталось только докупить к ней переменный резистор на 50 кОм, конденсатор 47 мкФ 16 вольт, распаечную коробку, розетку и вилку.

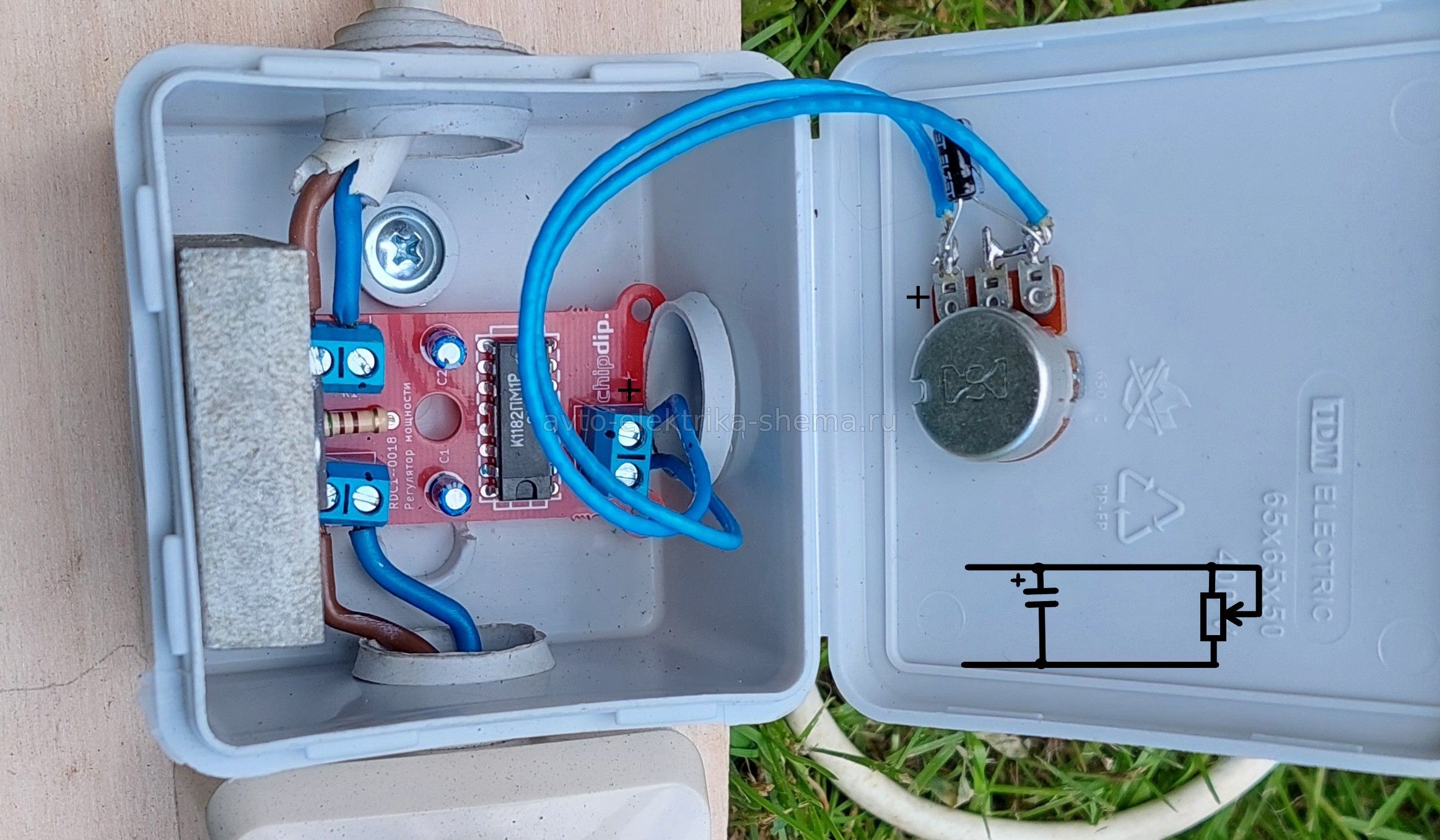

Плюсовой контакт конденсатора подключается к 6-му выходу регулятора К1182ПМ1Р (на фото выше отметил плюсиками). По инструкции к схеме необходимо пропаять силовые дорожки на плате с добавлением обрезков медного одножильного провода сечением 2,5 мм*2. Кончики проводов от розетки и вилки тоже пропаял, чтобы не лохматились в клемниках. К симистору прикрутил радиатор от какого то древнего транзистора, проверил нагрев симистора пирометром, не нагревается выше 25 градусов спустя минуту работы электродвигателя. Регулятор можно настроить на нужные обороты и разместить перед удлинителем, чтобы не мешался при косьбе. На видеоролике можно посмотреть как работает косилка с ним.
