Переходники адаптеры для промывки пластинчатых теплообменников
Пришла пора обслуживать газовый котёл и возник вопрос, что будет дешевле, заказать новый вторичный теплообменник или промыть старый? В моём случае цена такого теплообменника была 2000 рублей, не оригинальный конечно же, первичный теплообменник 7000 рублей, тоже не оригинал. Собрал станцию для промывки теплообменников из дренажного насоса и 30 литровой ёмкости. Заменил теплообменники и сделал профилактику котлу. Для старого оригинального пластинчатого теплообменника решил изготовить переходники самостоятельно, цена подобных в интернет магазинах не малая, есть и другие пластмассовые, но как они подойдут не известно. Для изготовления комплекта из четырёх таких переходников закупился следующими деталями (цены на момент выхода статьи):
- 4 отбойника верхних Г-2410-3110 (арт. 242902654) - цена 31 р. шт.;
- 4 фитинга сантехнических (переходник 1'' - 3/4'' вн/нар) - 377 р. шт.;
- 1 герметик-прокладка автомобильный - 100 р. тюбик;
- 4 адаптера на кран быстрого соединения 1/2-3/4 дюйма - 34 р. шт.;
- 2 шпильки резьбовые М6 2 метра с гайками и шайбами - 300 р. за всё;
- 4 пластины 80*200*1,8 - 52 р.шт.
Итого за комплект: 2376 рублей.
Как видно получается только деталями уже больше 2000 рублей, не считая ещё стоимость самодельной станции для промывки, там ещё где то 4000 руб (+-). Самые дорогие детали это сантехнические фитинги из латуни, можно наверно найти и подешевле. Думаю, те кто делает на продажу, эти детали закупаются оптом, а фитинги изготавливаются на токарном станке и себестоимость заметно снижается.

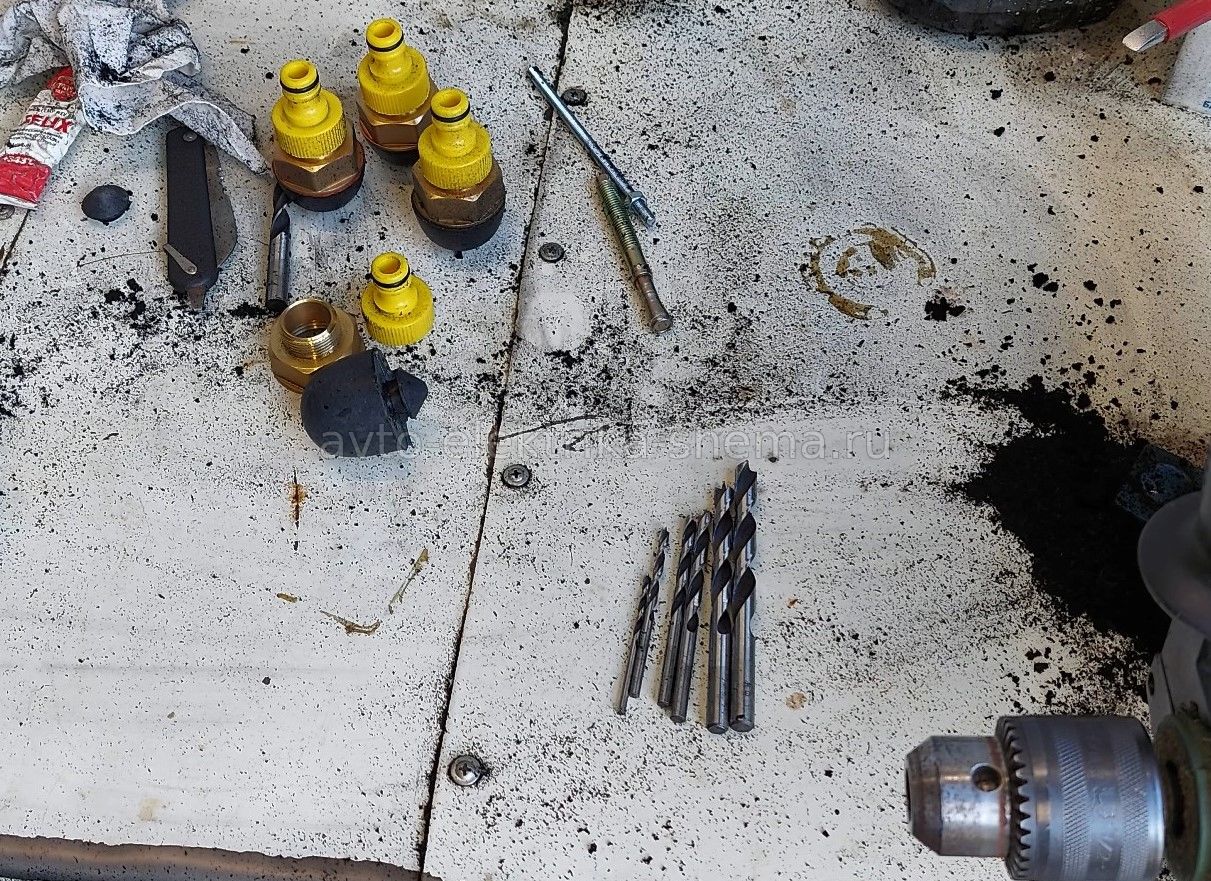

Теперь поговорим об необходимом инструменте. Для того чтобы аккуратно просверлить резиновый отбойник нужны свёрла, у меня хорошо получилось просверлить свёрлами по дереву, начиная с меньшего диаметра и по возрастанию до 10 мм, затем шлифанул отверстия шарошками.

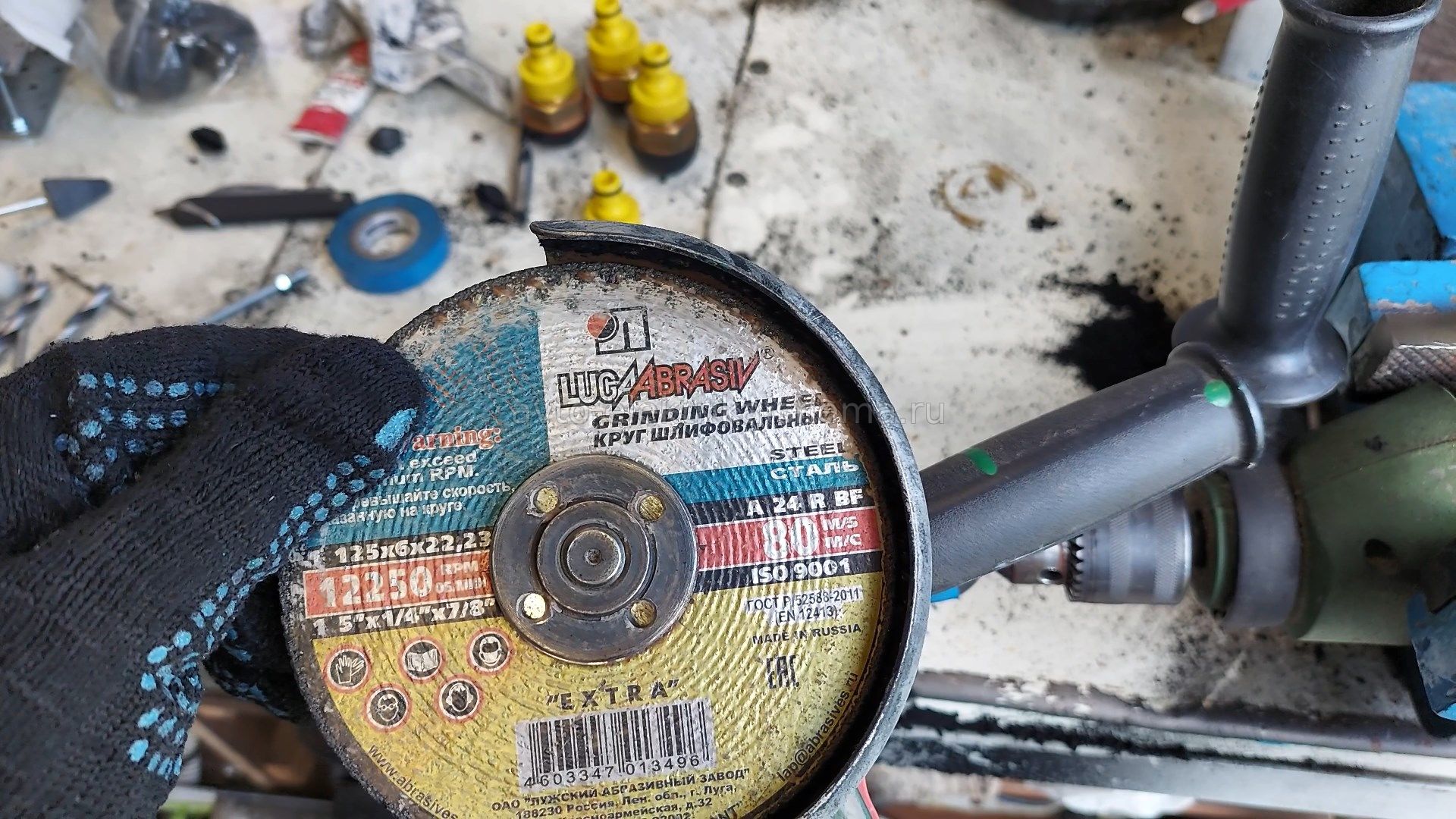

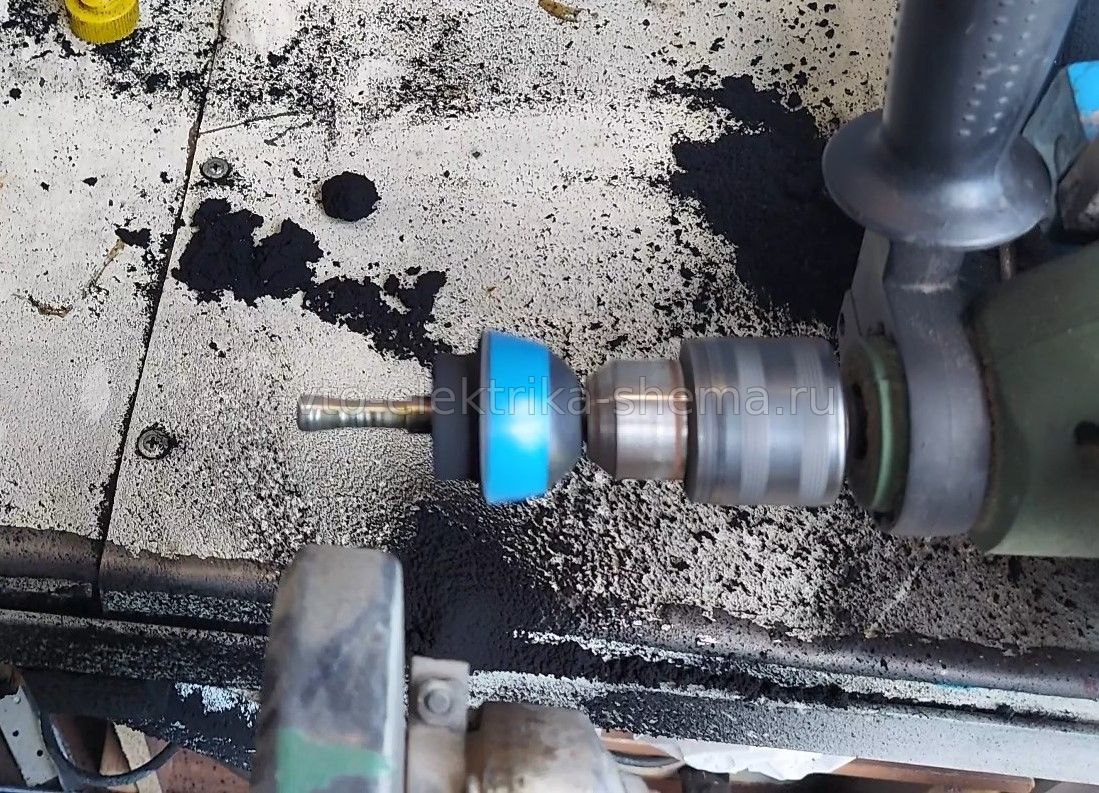

Процедура стачивания резины будет происходить методом вращения отбойника в дрели, которая зажита в тисках и подносим шлифовальный круг на включенной УШМ. Шума, дыма, грязи и неприятных запахов будет много, я делал с открытыми воротами в гараже. После того как диаметр сточенной резины стал подходящим для дюймовой стороны фитинга, можно приступать к приклеиванию её на герметик-прокладку.
Изготавливаю остальные аналогично, оставляю на сутки сохнуть герметик. А пока сохнет буду делать металлический каркас для фиксации переходников на теплообменнике. Нарезаю шпильки на отрезки нужной длины (подбирается примеркой к теплообменнику), Делаю вырезы в пластинах на ширину резьбы 3/4. Рассверливаю отверстия для шпилек и убираю все заусенцы.
Испытываю на теплообменнике, всё плотненько прижимается, но сильно и не нужно, чтобы не вогнуть металл в отверстиях.

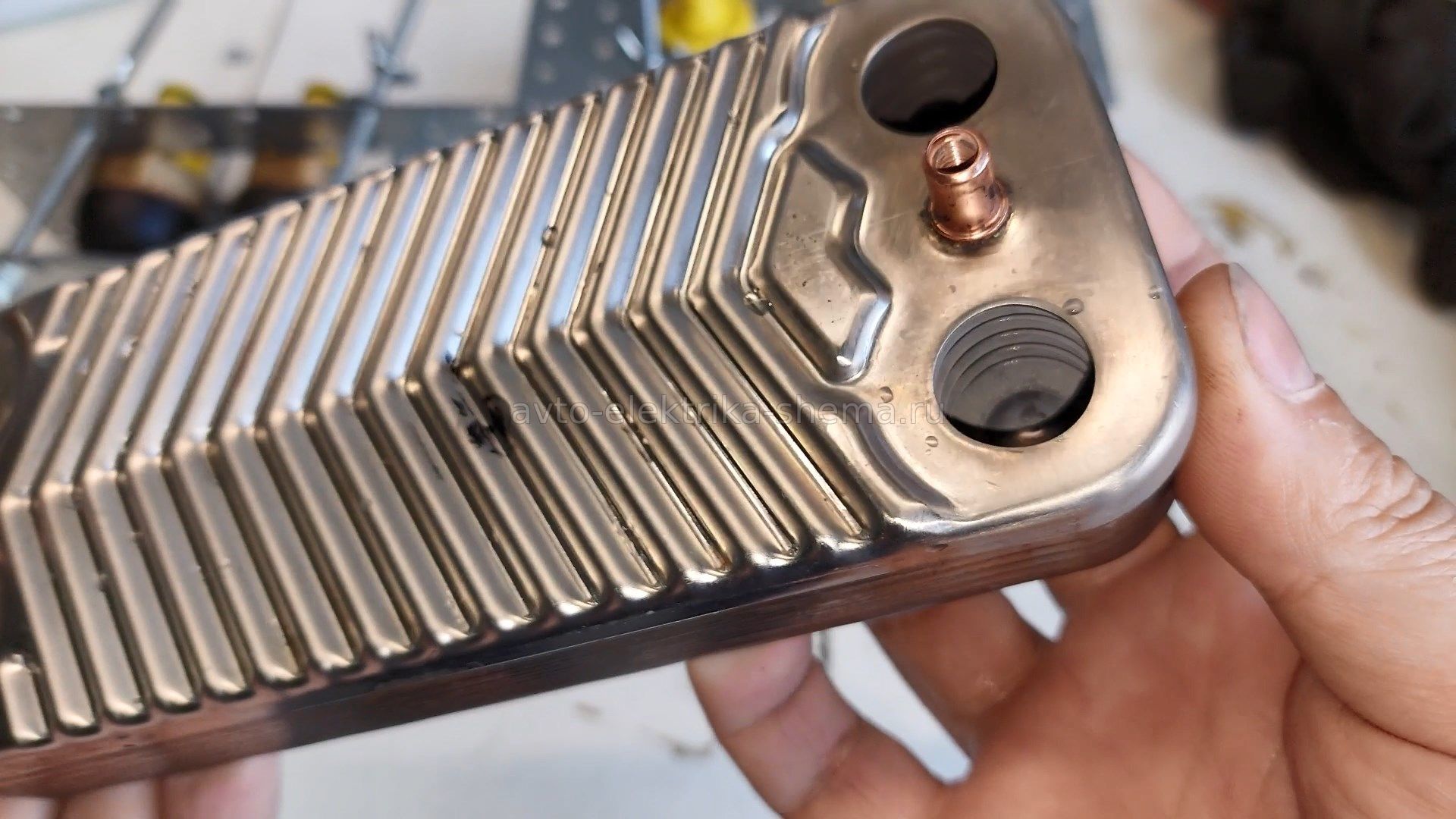

В результате промыл свой родной теплообменник и уберу его в запас до следующего обслуживания котла. Более подробно процесс изготовления можно посмотреть в видеоролике.
