При готовке еды на даче из электроплиты в одном из положений переключателя появился запах гари. С такой неисправностью пользоваться плитой нельзя, так как может произойти короткое замыкание со всеми вытекающими последствиями. Поэтому необходимо произвести ремонт электроплиты. Для начала сделаем осмотр и целесообразность ремонта. Если внутри всё в плачевном состоянии вместе с проводкой, то лучше купить новую плиту.

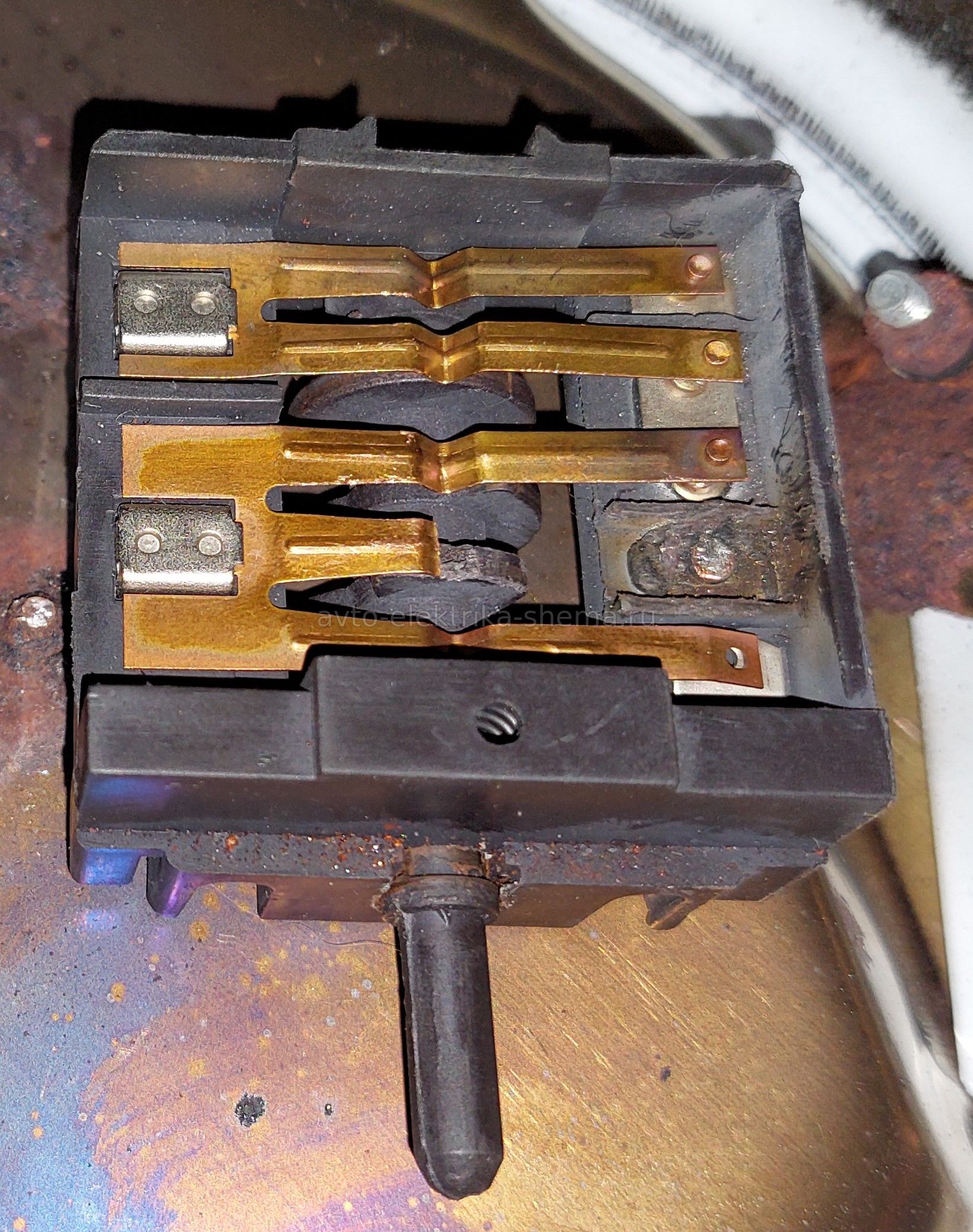

В моём случае подгорел контакт в переключателе и отломился при попытке его отогнуть. Чистить такие контакты бесполезно, так как нарушается пружинная способность контактных пластин. Нагревательные элементы целые, провода в хорошем состоянии. Поискав переключатели ПМ-16-5-01 в интернет магазинах, заказал парочку по 359 рублей. Новая такая плита стоит от 3000 рублей и выше, смотря где искать. Решено выполнить ремонт.

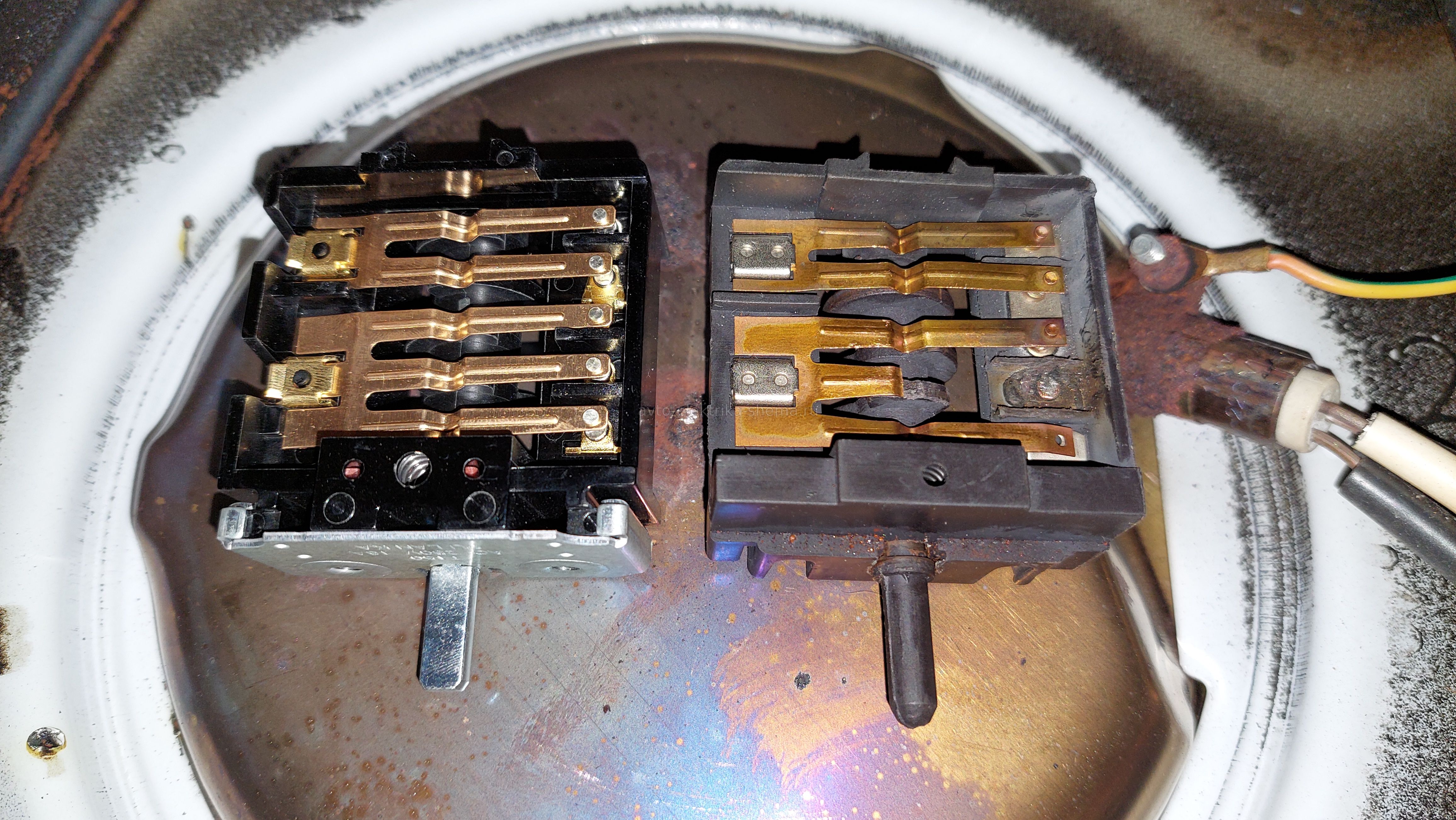

Новые переключатели выглядят качественнее родных, серединка не выпадает, нет закладных гаечек, резьба в пластине, удобнее прикручивать.

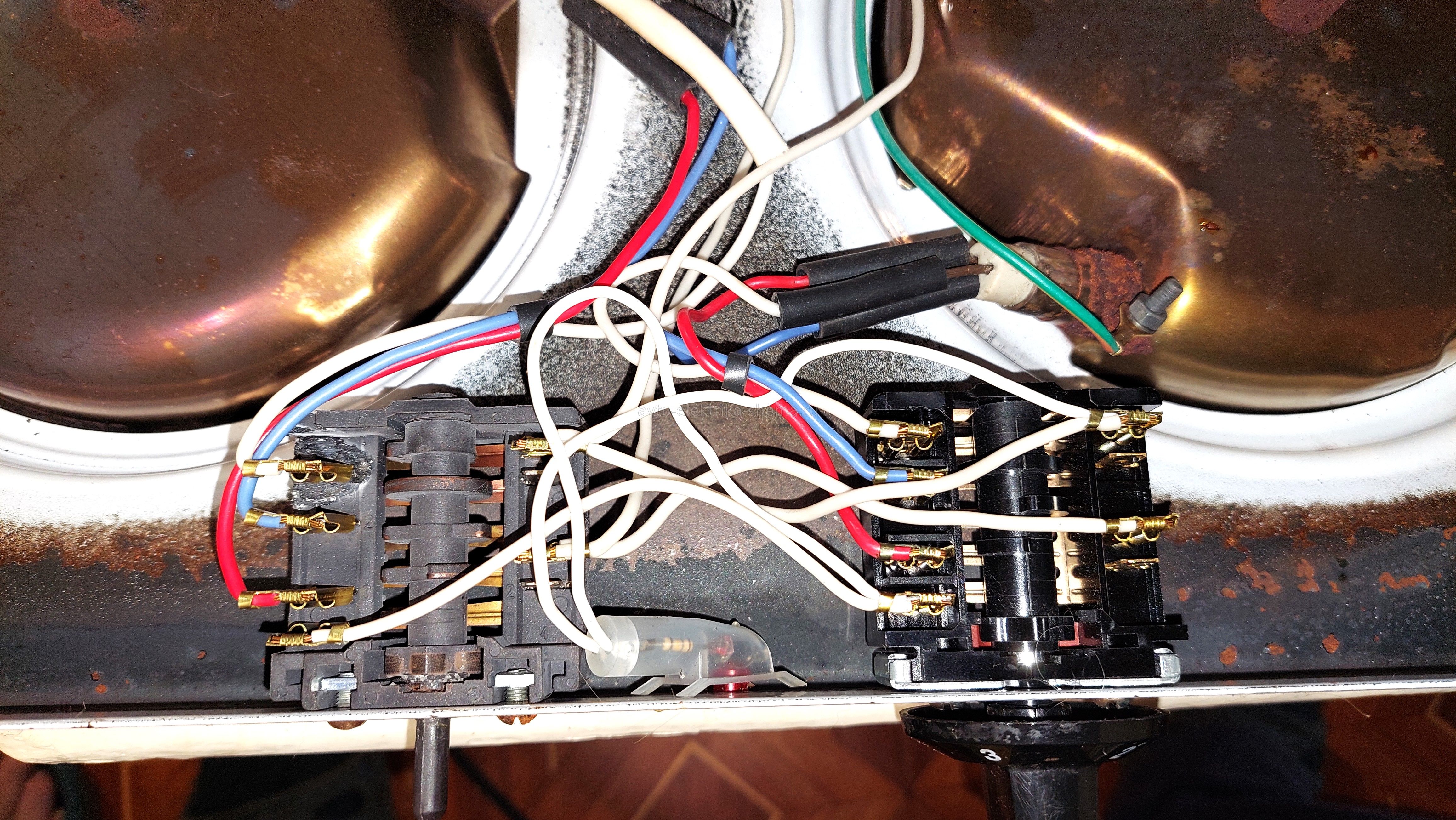

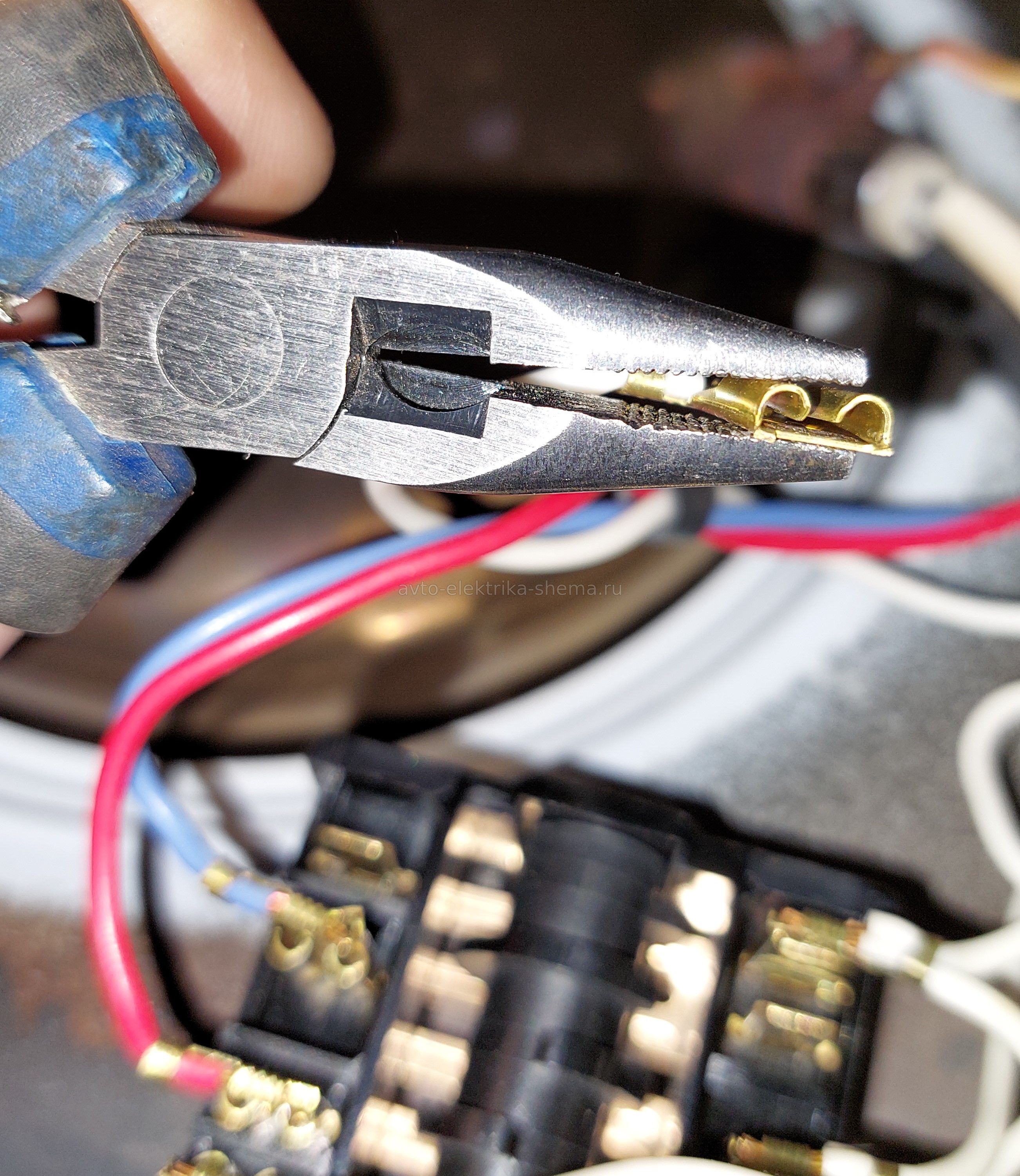

Устанавливайте контакты в то же место как на старом переключателе, но перед этим необходимо поджать немного клеммы пассатижами, чтобы они не болтались, а то переключатель будет плавится от плохого контакта.

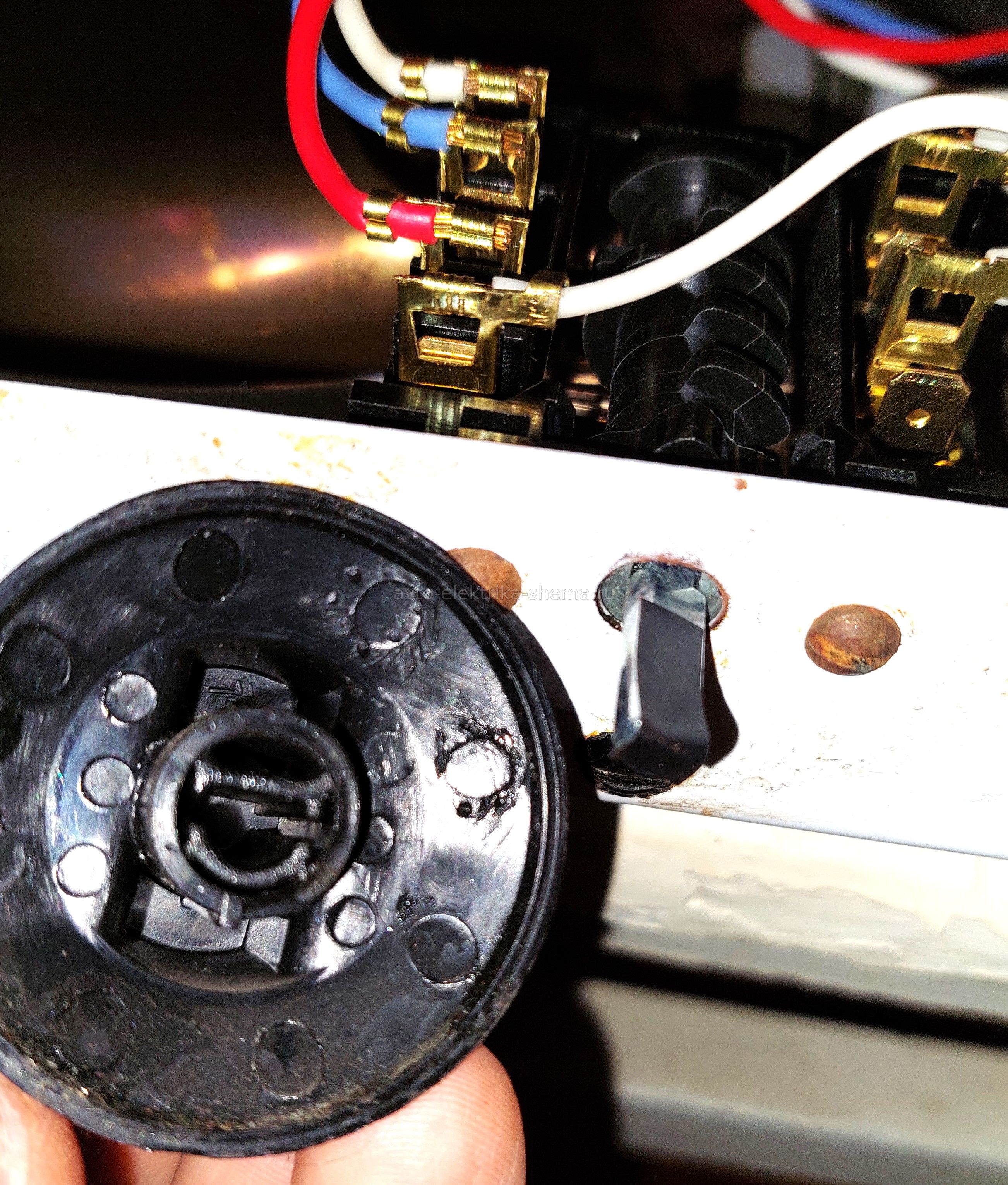

На новом переключателе ручка держится не плотно и может слетать, устраняется наклейкой кусочка изоленты на ось переключателя.

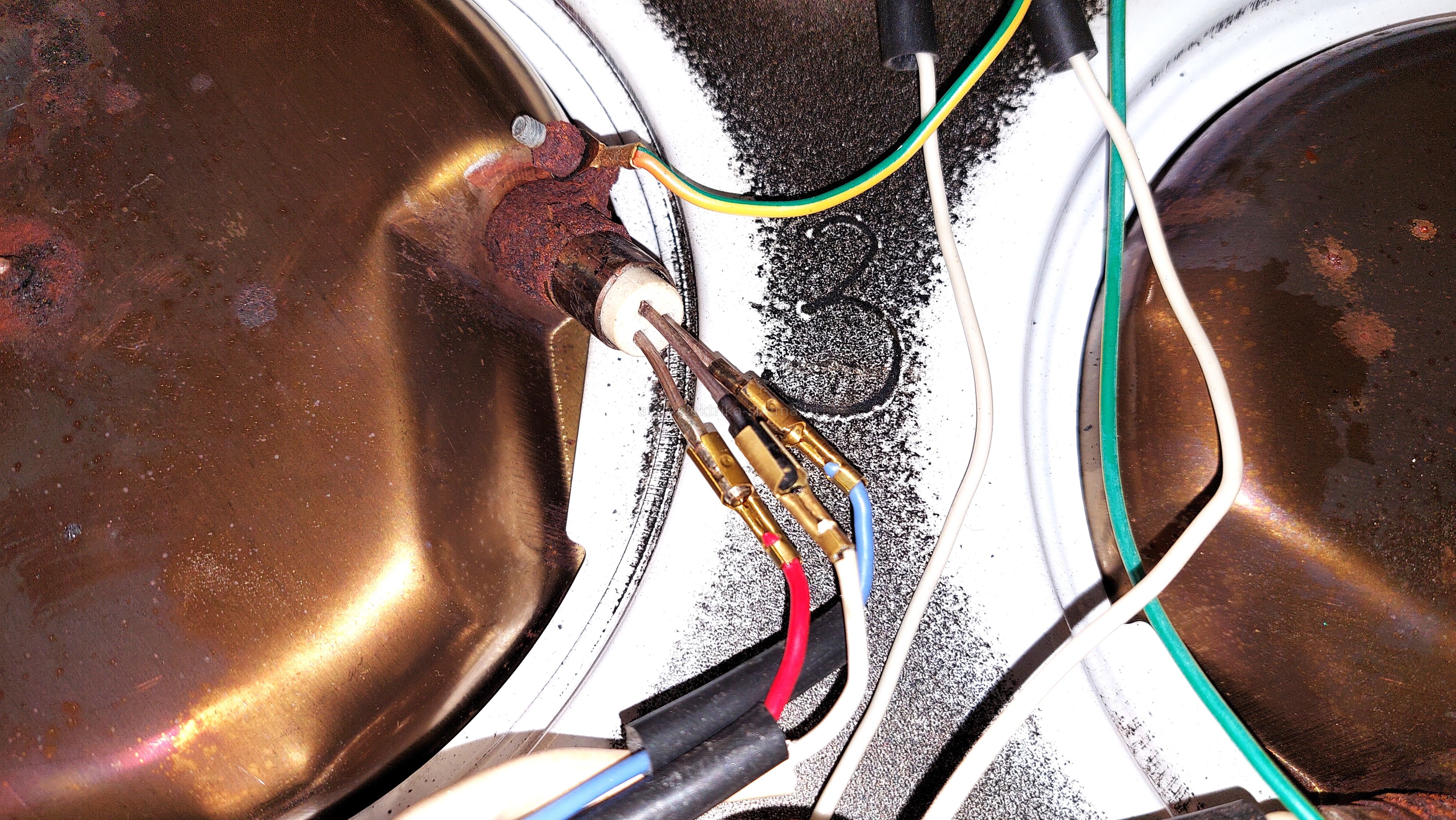

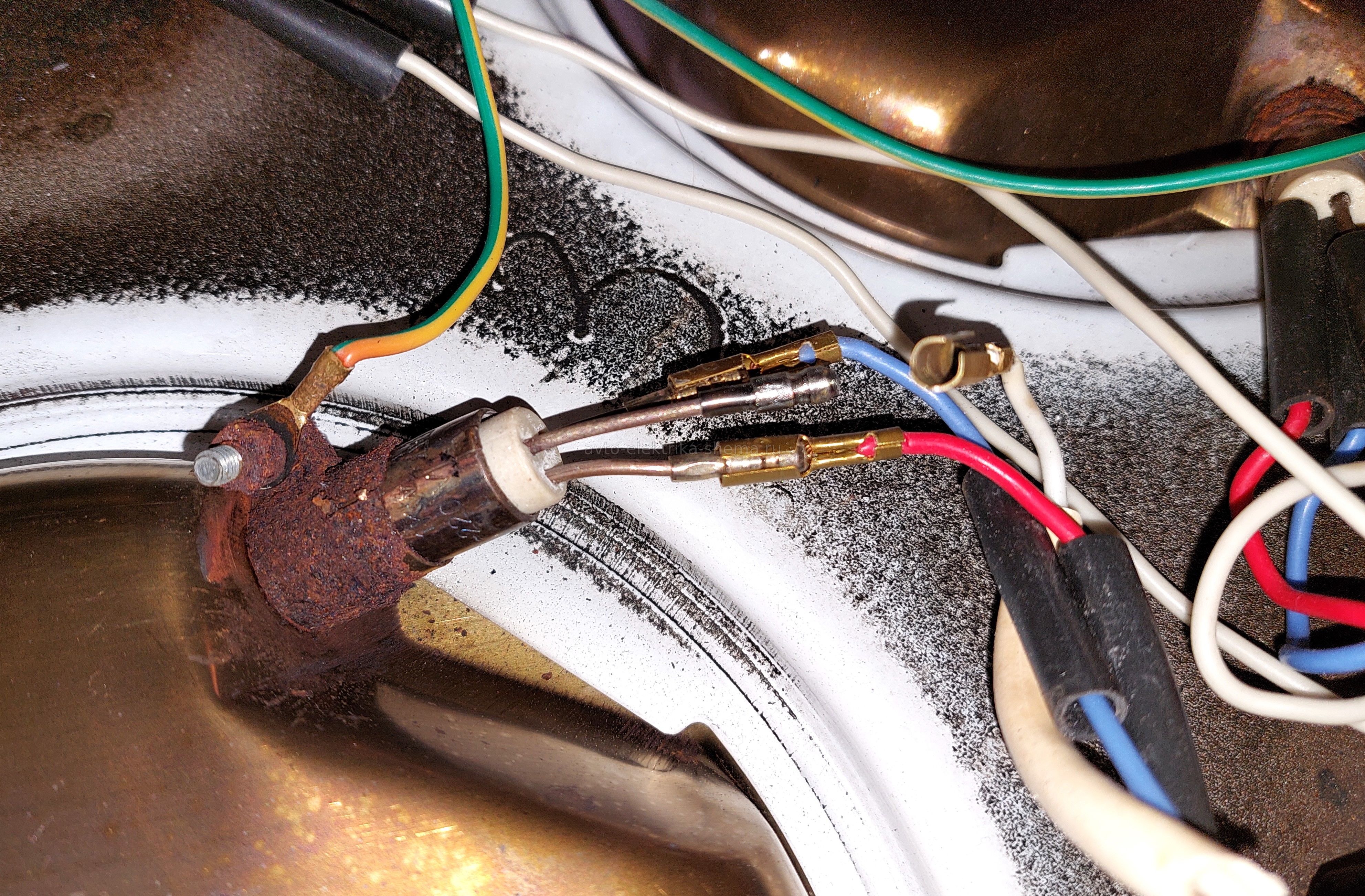

Обратите внимание на контакты нагревательных элементов, их выводы оконцованы гильзами, на которые надеваются клеммы. Плохой контакт может быть между гильзой и выводом нагревателя, об этом скажет потемневший цвет гильзы, устраняется поджиманием пассатижами, только нужно аккуратно, а можно сделать ещё хуже контакт.

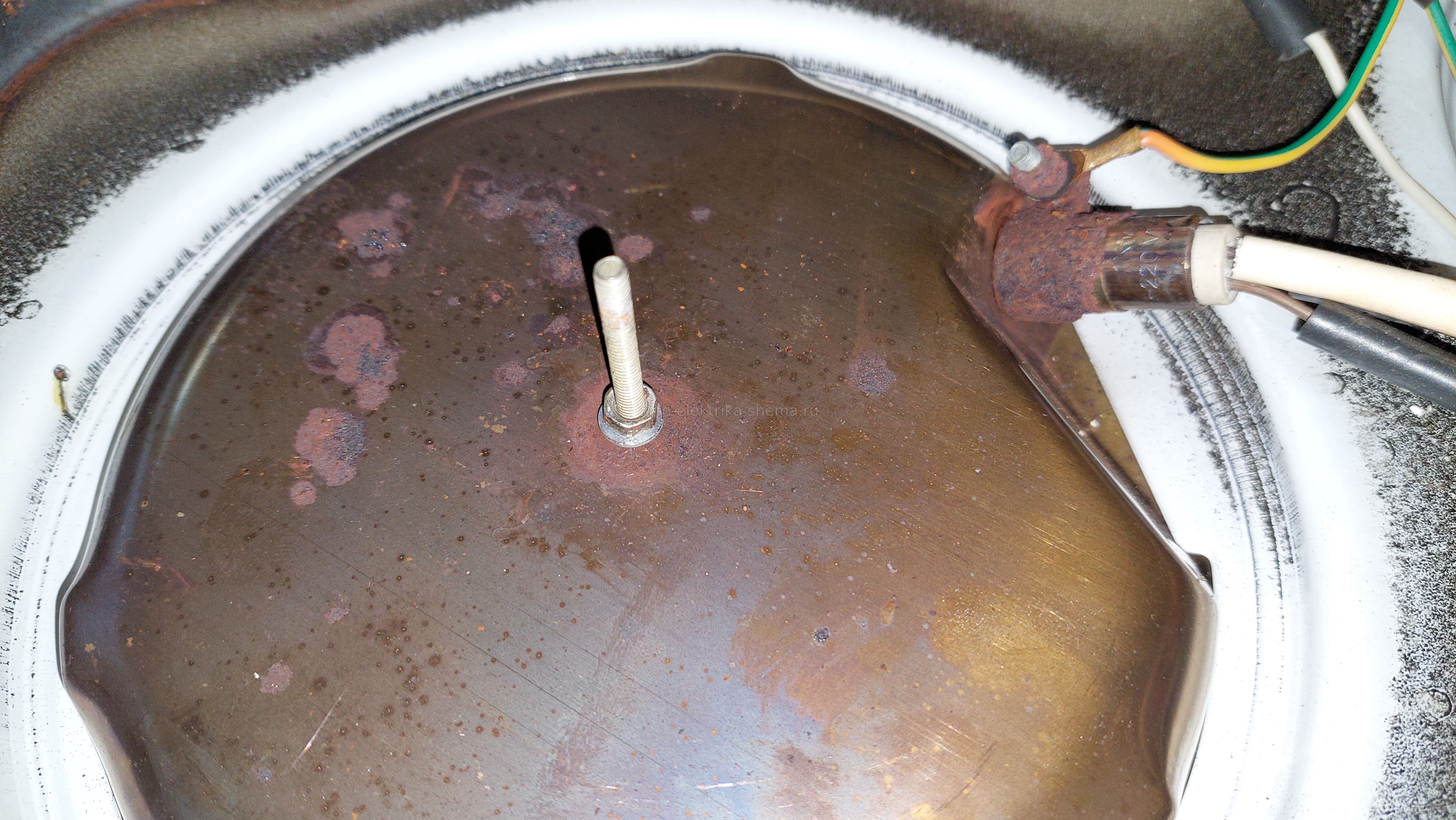

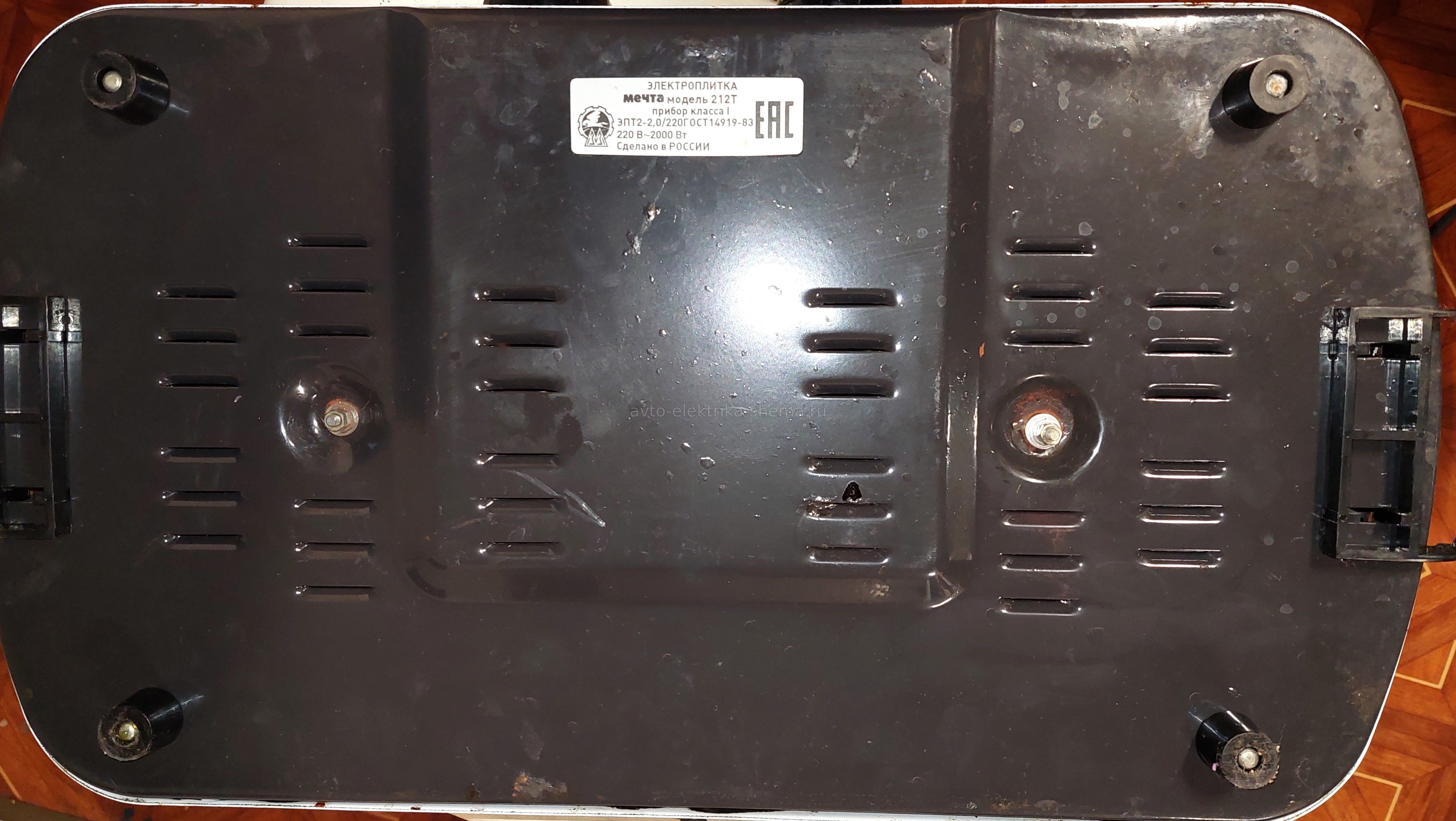

При откручивании нижней крышки плиты шпилька может свернуться, если гайка приржавела, в таком случае можно подобрать подходящий винт с полной резьбой и прикрутить его, предварительно просверлив место сварки свёрнутой шпильки.

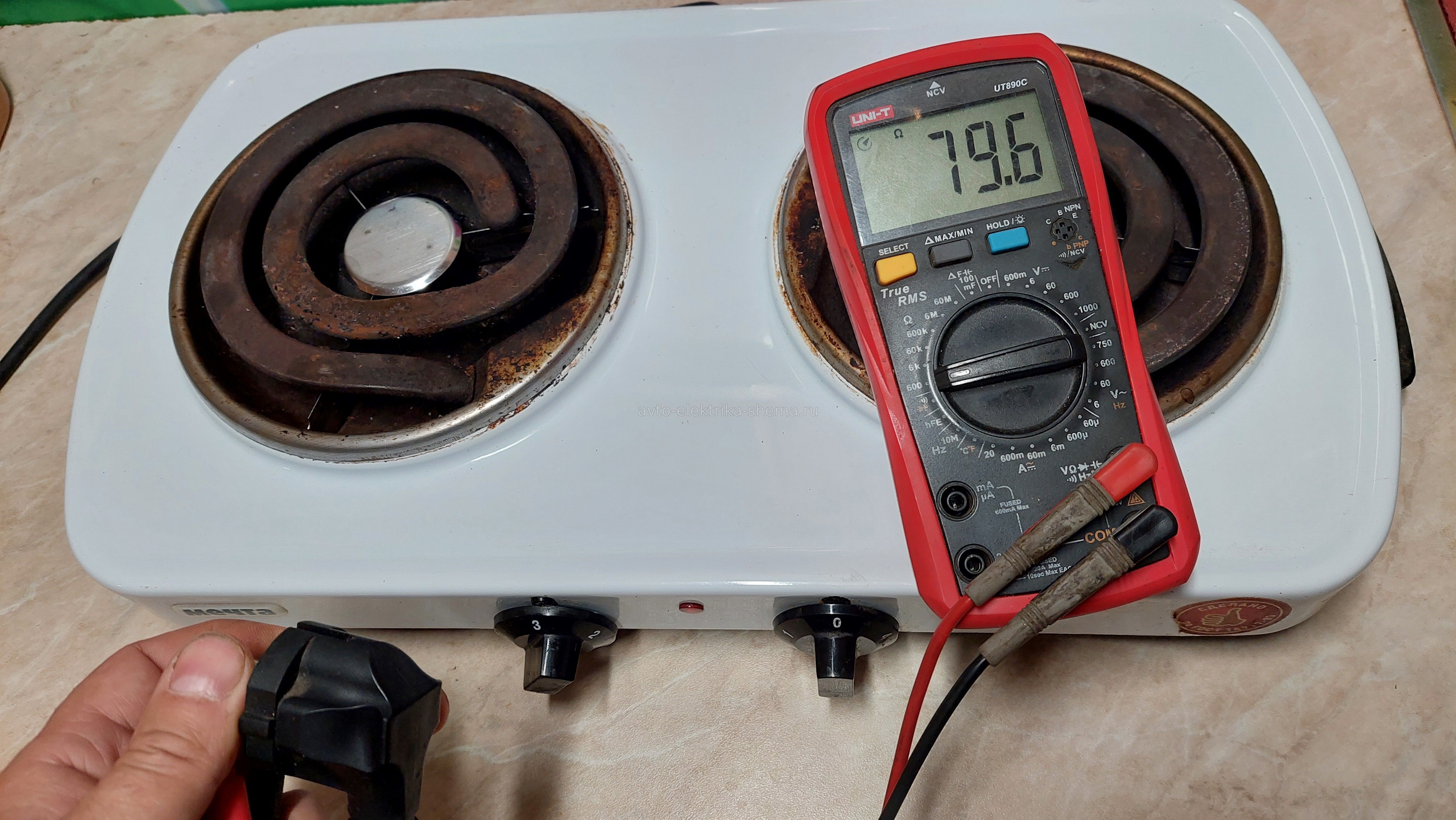

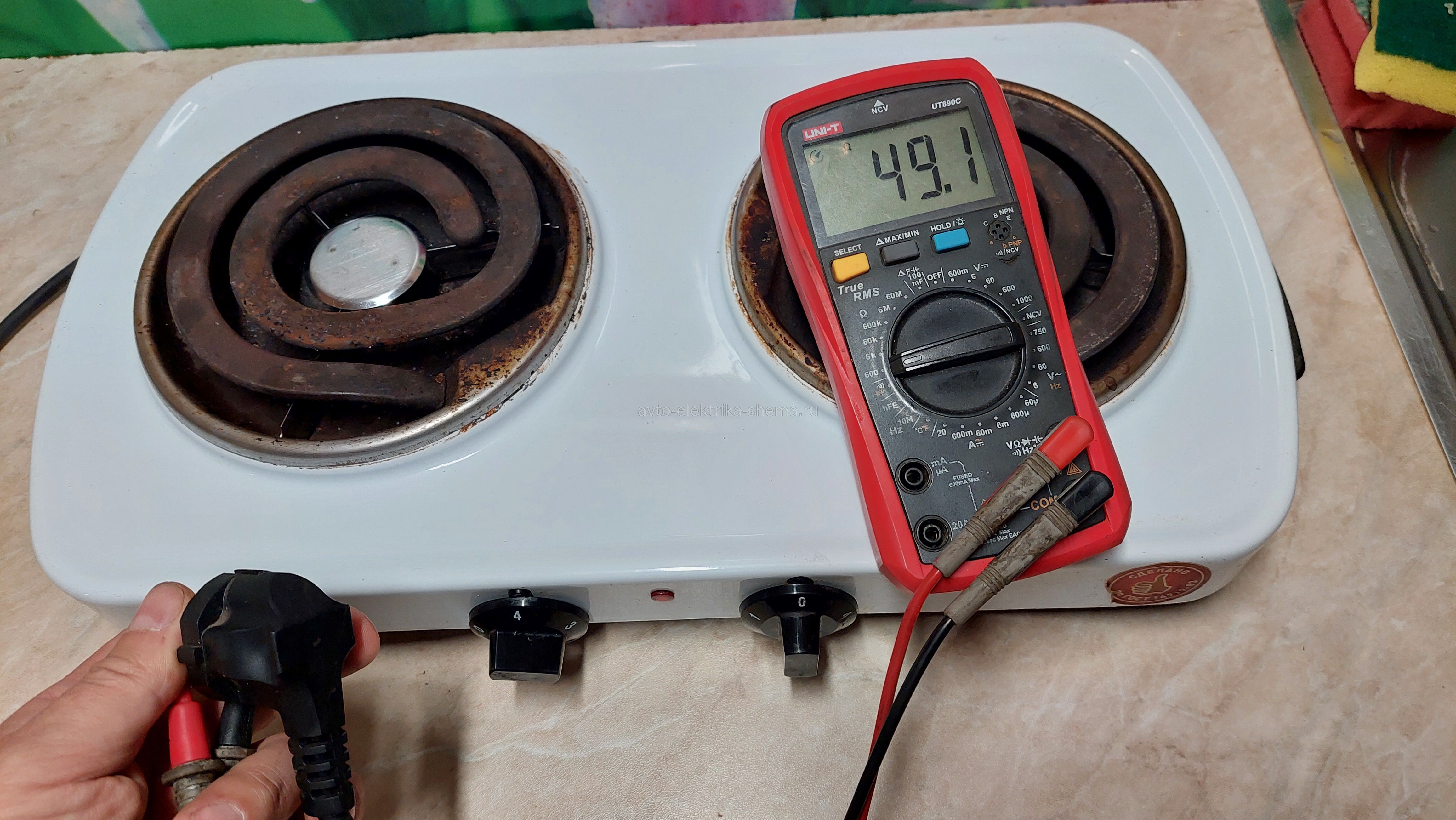

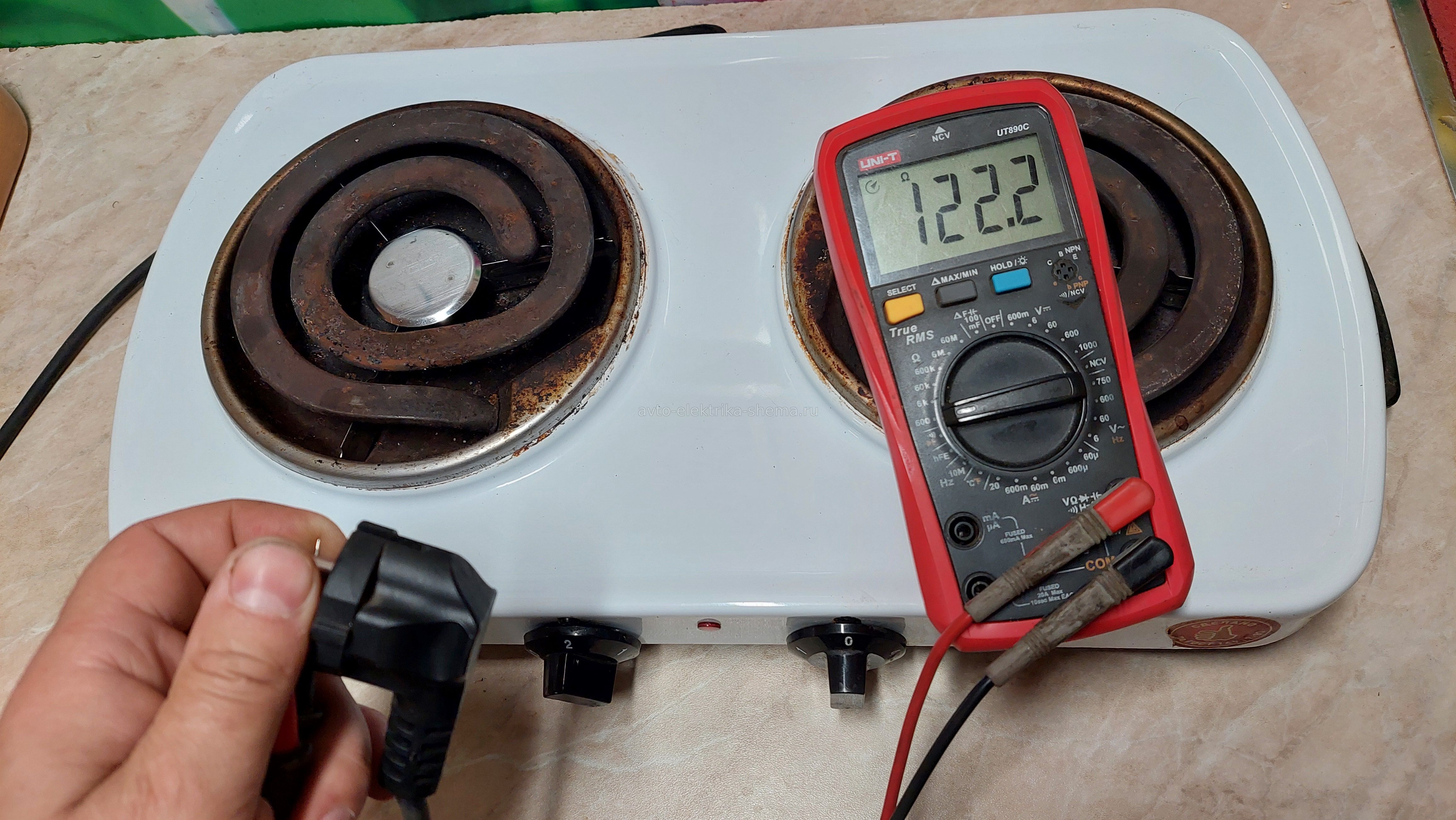

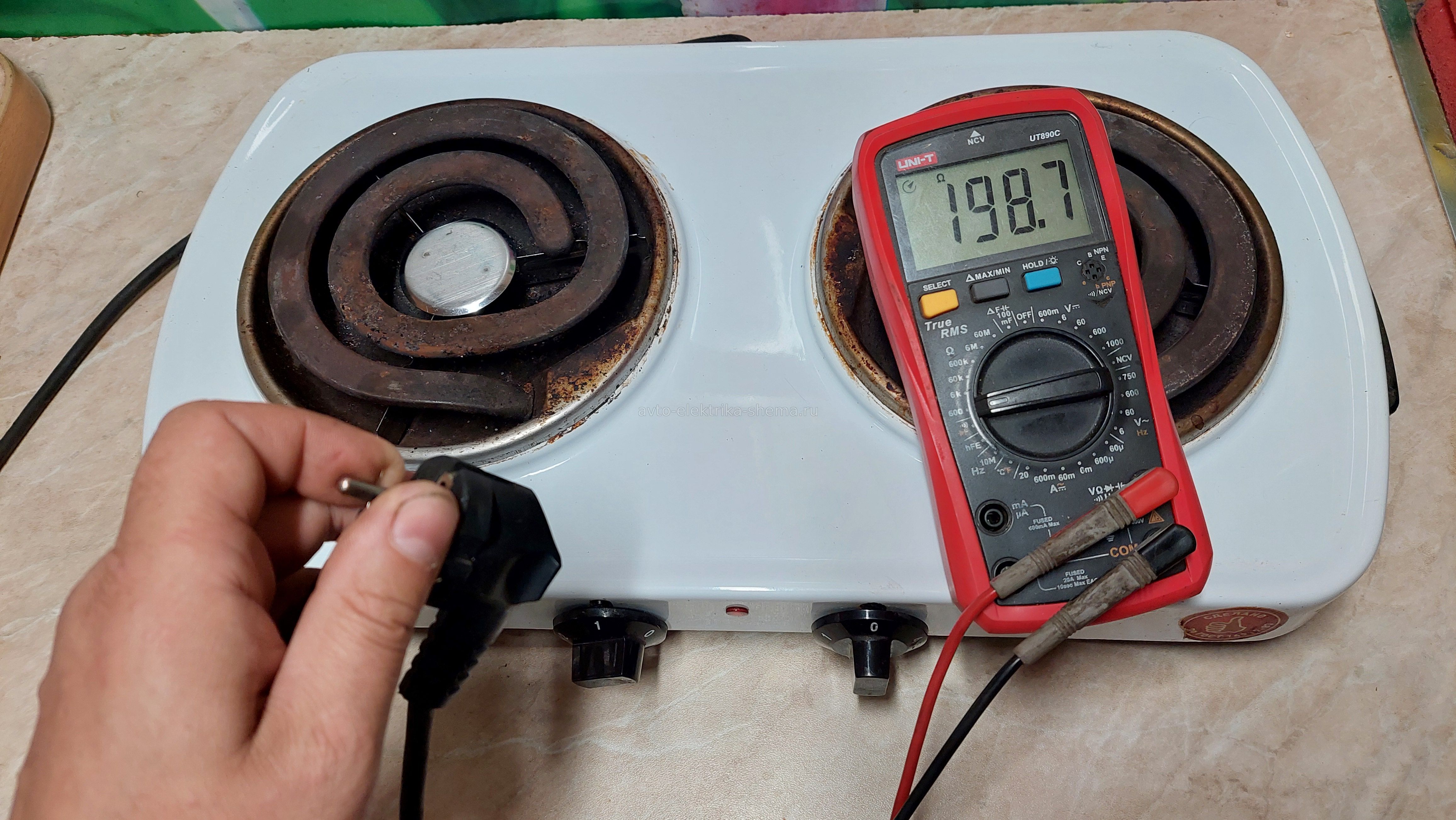

После ремонта перед первым включением в розетку необходимо прозвонить мультиметром плиту через контакты вилки. Проверить на отсутствие короткого замыкания между контактами вилки и на корпус между каждым контактом. Затем проверить правильность работы переключателей в зависимости от положения переключателя. В первом положении сопротивление будет примерно 200 Ом, во втором 120 Ом, в третьем 80 Ом и в четвёртом 50 Ом, сопротивление может немного отличаться. Повторяем замер сопротивления второй конфорки. Заодно заменил крестовины под нагревательными элементами, старые уже разваливались, стоят около 500 руб за две штуки, итого весь ремонт обошёлся в сумму около 1200 рублей. Плита исправно работает, ремонт закончен.
