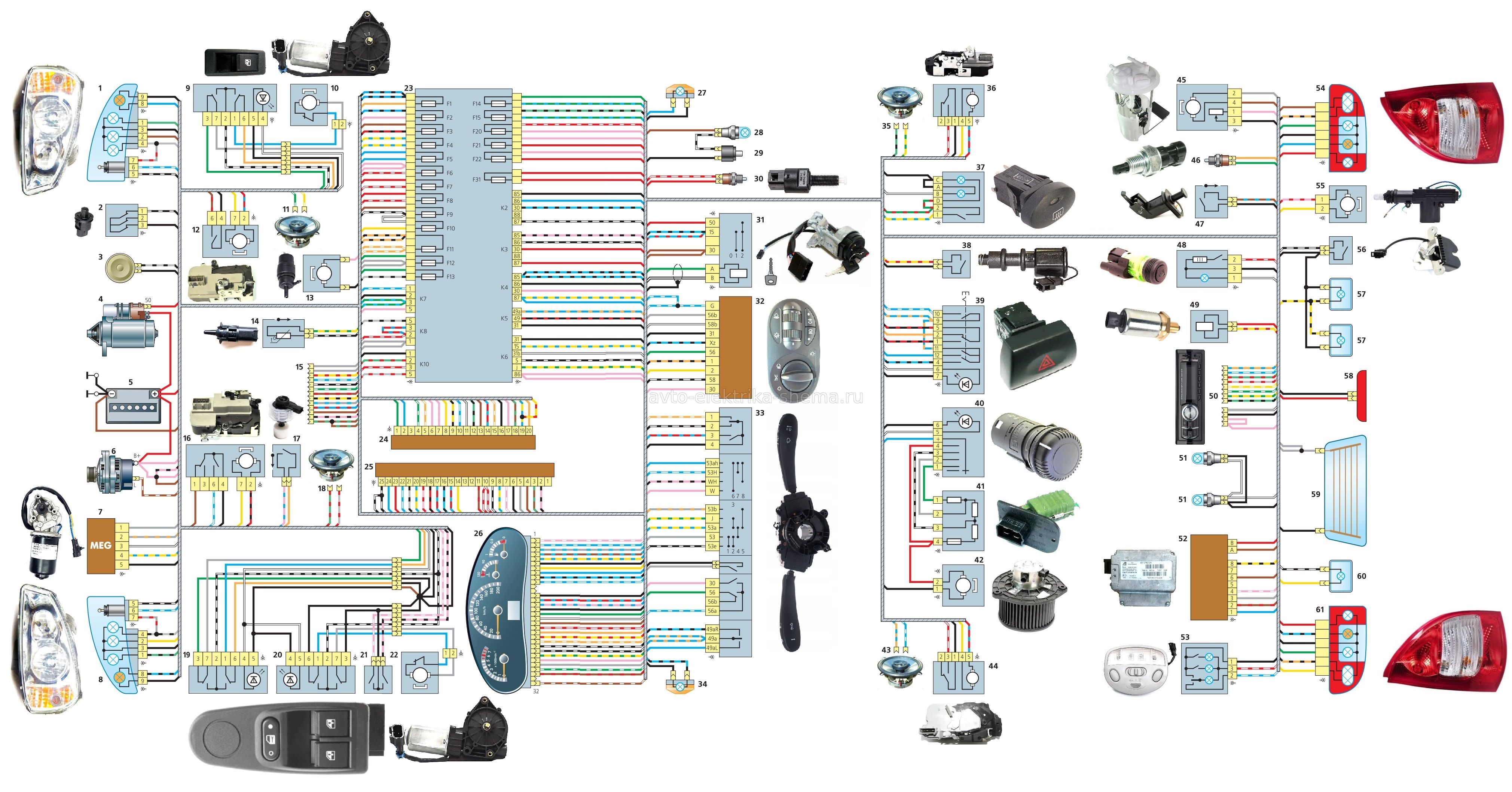

Схема электрооборудования автомобиля: 1 - правая блок-фара; 2 - датчик незакрытого капота; 3 - звуковой сигнал; 4 - стартер; 5 - аккумуляторная батарея; 6 - генератор; 7 - мотор-редуктор очистителя ветрового стекла; 8 - левая блок-фара; 9 - переключатель электростеклоподъемника правой передней двери; 10 - мотор-редуктор стеклоподъемника правой передней двери; 11 - колодки подсоединения к правому переднему громкоговорителю; 12 - электропривод блокировки замка правой передней двери; 13 - электродвигатель омывателя ветрового стекла; 14 - датчик температуры окружающего воздуха; 15 - колодка подсоединения жгута проводов системы управления двигателем; 16 - электропривод блокировки замка левой передней двери; 17 -- датчик уровня тормозной жидкости; 18 -- колодки подсоединения к левому переднему громкоговорителю; 19 -- переключатель электростеклоподъемника правой передней двери, расположенный на двери водителя; 20 - переключатель электростеклоподъемника левой передней двери; 21 - выключатель блокировки замков дверей; 22 - мотор-редуктор стеклоподъемника правой передней двери; 23 - монтажный блок; 24 - блок управления автомобильной противоугонной системой; 25 - блок управления охранной сигнализацией; 26 - комбинация приборов; 27 - правый боковой указатель поворота; 28 - лампа освещения вещевого ящика; 29 - выключатель лампы освещения вещевого ящика; 30 - выключатель сигналов торможения; 31 - выключатель зажигания с транспондером автомобильной противоугонной системы; 32 - блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар; 33 - подрулевой переключатель; 34 - левый боковой указатель поворота; 35 - колодки подсоединения к правому заднему громкоговорителю; 36 - электропривод блокировки правой задней двери; 37 - выключатель обогрева заднего стекла; 38 - выключатель блокировки заднего хода; 39 - выключатель аварийной сигнализации; 40 - переключатель режимов работы вентилятора отопителя; 41 - дополнительный резистор электродвигателя вентилятора отопителя; 42 … электродвигатель вентилятора отопителя; 43 … колодки подсоединения к левому заднему громкоговорителю; 44 - электропривод блокировки замка левой задней двери; 45 - электробензонасос с датчиком указателя уровня топлива; 46 - выключатель ламп света заднего хода; 47 - выключатель сигнализатора стояночного тормоза; 48 - прикуриватель; 49 - соленоид блокировки заднего хода; 50 -- колодки подсоединения к головному устройству системы звуковоспроизведения; 51 - лампы подсветки блока управления системой вентиляции и отопления; 52 - блок управления электроусилителем руля; 53 - плафон освещения салона; 54 - правый задний фонарь; 55 - электропривод блокировки замка багажника; 56 - выключатель плафона освещения багажника, встроенный в замок крышки багажника; 57 - фонари освещения номерного знака; 58 - дополнительный сигнал торможения; 59 - элемент обогрева заднего стекла; 60 - плафон освещения багажника; 61 - левый задний фонарь.
Соединения переднего жгута проводов автомобиля: 1,2,3,4 - колодки переднего жгута проводов к жгуту проводов панели приборов; 5 - левая фара; 6 - соленоид блокировки передачи заднего хода; 7 - выключатель лампы света заднего хода; 8 – стартер; 9 - аккумуляторная батарея; 10 - генератор; 11 - колодки жгута проводов аккумуляторной батареи, стартера и переднего жгута проводов; 12 - правая фара; 13 - электродвигатель омывателей; 14 - датчик температуры воздуха; 15 - звуковой сиг нал; 16 - электродвигатель омывателя заднего стекла
Соединения жгута панели приборов: 1,3,4,5 - колодки жгута проводов панели приборов к переднему жгуту проводов; 2,6 - колодки жгута проводов панели приборов к заднему жгуту проводов; 7,8,9,10 - контакты колодки монтажного блока; 11 - модуль управления светотехникой; 12 - комбинация приборов; 13 - переключатель электродвигателя отопителя; 14 колодка жгута проводов панели приборов к жгуту проводов колодки воздухопритока; 15 - выключатель (замок) зажигания; 16 - блок противоугонной системы; 17 - колодка жгута проводов панели приборов к жгуту проводов системы зажигания; 18 – прикуриватель; 19 - выключатель аварийной сигнализации; 20 - выключатель обогрева заднего стекла; 21 - выключатель стоп-сигнала; 22 - переключатель световой сигнализации; 23 - переключатель режимов бортового компьютера; 24 - переключатель стеклоочистителей; 25 - выключатель звукового сигнала; 26, 27 - лампы подсветки блока управления системой отопления и вентиляции; 28 - плафон освещения вещевого ящика; 29 - выключатель освещения вещевого ящика; 30,31 - колодки жгута проводов панели приборов к магнитоле; 32 - электродвигатель отопителя; 33 - добавочные сопротивления электродвигателя отопителя; 34 - блок управления электроусилителем
Соединения жгута проводов электронной системы управления двигателем (ЭСУД) ВАЗ-21114-50 (1,6 л): 1 - ЭБУ; 2 - колодка диагностики; 3 - дополнительный блок предохранителей; 4 датчик скорости; 5 - датчик неровной дороги; 6 - датчик сигнальной лампы аварийного падения давления масла; 7 - датчик положения дроссельной заслонки; 8 - датчик температуры охлаждающей жидкости; 9 - датчик указателя температуры охлаждающей жидкости; 10 - датчик массового расхода воздуха; 11 - регулятор холостого хода; 12 - реле электровентилятора системы охлаждения; 13 - реле зажигания; 14 - предохранитель (50 А); 15 - реле электробензонасоса; 16 - датчик положения коленчатого вала; 17 - управляющий датчик концентрации кислорода; 18 - датчик фазы; 19- датчик детонации; 20- электромагнитный клапан продувки адсорбера; 21 - электровентилятор системы охлаждения; 22 - диагностический датчик концентрации кислорода; 23 - колодка жгута проводов системы зажигания к жгуту проводов панели приборов; 24 - катушка зажигания; 25 - свечи зажигания; 26 - форсунки; 27 - колодка жгута проводов системы зажигания к жгуту проводов форсунок; 28 - колодка присоединения жгута проводов форсунок к жгуту проводов системы зажигания; 29 - колодка присоединения жгута панели приборов к жгуту проводов системы зажигания; 30 - выключатель (замок) зажигания; 31 - монтажный блок (дополнительное реле стартера); 32 - блок управления иммобилизатора; 33 - контакты 3-клеммных колодок жгута проводов панели приборов и переднего жгута проводов; 34 - комбинация приборов: А - к клемме «плюс» аккумуляторной батареи; В1, В2, ВЗ - точки заземления жгута проводов системы зажигания; С - к стартеру
Соединения жгута проводов электронной системы управления двигателем (ЭСУД) ВАЗ-11194 (1,4 л): 1 - ЭБУ; 2 - колодка жгута проводов ЭБУ к жгуту проводов панели приборов; 3 - основной блок предохранителей; 4 - датчик скорости; 5 - датчик неровной дороги; 6 - датчик сигнальной лампы аварийного падения давления масла; 7 - датчик положения дроссельной заслонки; 8 - датчик температуры охлаждающей жидкости; 9 - датчик указателя температуры охлаждающей жидкости; 10 - датчик массового расхода воздуха; 11 - регулятор холостого хода; 12 - реле электробензонасоса; 13 - предохранитель цепи питания электробензонасоса (15 А); 14 - реле зажигания;15 - предохранитель реле зажигания (15 А); 16 - предохранитель цепи питания ЭБУ (7,5 А); 17 - датчик положения коленчатого вала; 18 - управляющий датчик концентрации кислорода; 19 - датчик фазы; 20 - датчик детонации; 21 - электромагнитный клапан продувки адсорбера; 22 - диагностический датчик концентрации кислорода; 23 - катушки зажигания; 24 - свечи зажигания; 25 - форсунки; 26 - колодка жгута проводов катушек зажигания к жгуту проводов ЭСУД; 27 - колодка жгута проводов ЭСУД к жгуту проводов катушек зажигания; 28 - колодка жгута проводов ЭСУД к жгуту проводов форсунок; 29 - колодка жгута проводов форсунок к жгуту проводов ЭСУД, А к клемме -плюс» аккумуляторной батареи; В1, В2 - точки заземления жгута системы зажигания; С1 - точка заземления жгута проводов катушек зажигания
Соединения заднего жгута проводов автомобиля: 1 - колодка заднего жгута проводов к панели приборов; 2 - колодка заднего жгута проводов к жгуту проводов левой передней двери; 3 колодка заднего проводов к жгуту проводов задней двери; 4 - правый фонарь; 5 - колодка заднего жгута проводов жгута к жгуту проводов задней двери; 6 колодка заднего жгута проводов к жгуту проводов двери задка; 7 - колодка заднего жгута проводов к жгуту проводов панели приборов; 8 - плафон; 9 - левый боковой указатель поворота; 10 - датчик указателя уровня топлива; 11 - выключатель блокировки заднего хода; 12 колодка заднего жгута проводов к жгуту проводов правой передней двери; 13 - датчик стояночного тормоза; 14 - фонарь освещения багажника; 15 - блок управления электропакетом; 16 - правый боковой указатель поворота; 17 - левый фонарь; 18 - колодка заднего жгута проводов к жгуту проводов двери задка
Соединения жгута проводов левой передней двери (автомобили выпуска до 2007 г.): 1 - колодка жгута проводов левой двери к заднему жгуту проводов; 2 - колодка жгута проводов к левому переднему динамику; 3 - электродвигатель стеклоподъемника; 4 - левый передний замок; 5, 6 - колодка жгута проводов левой двери к блоку переключателей; 7, 8 - колодка жгута проводов блока переключателей
Соединения жгута проводов левой передней двери (автомобили выпуска с января 2007 г.): 1 - колодка жгута проводов левой двери к заднему жгуту проводов; 2 - колодка жгута проводов к левому переднему динамику; 3 - электродвигатель стеклоподъемника; 4 - левый передний замок; 5 - блок переключателей
Соединения жгута проводов правой передней двери (автомобили выпуска с января 2007 г.): 1 - колодка жгута проводов правой двери к заднему жгуту проводов; 2 - колодка жгута проводов к правому переднему динамику; 3 - электродвигатель стеклоподъемника; 4 - правый передний замок; 5 - переключатель стеклоподъемника
Соединения жгута проводов правой передней двери (автомобили выпуска до 2007 г.): 1 - колодка жгута проводов правой двери к заднему жгуту проводов; 2 - колодка жгута проводов к правому спереди динамику; 3 - электродвигатель стеклоподъемника; 4 - правый передний замок; 5 - колодка жгута проводов правой двери к переключателю стеклоподъемника; 6 - переключатель стеклоподъемника
Соединения жгута проводов задней двери: 1 - колодка жгута проводов задней двери к заднему жгуту проводов; 2 - замок двери
Соединения жгута проводов коробки воздухопритока: 1 - колодка жгута проводов коробки воздухопритока к жгуту проводов панели приборов; 2 - электродвигатель стеклоочистителя; 3 - датчик положения капота; 4 - датчик уровня тормозной жидкости
Соединения жгута проводов двери задка и жгута проводов фонарей освещения номерного знака автомобиля ВАЗ-1119: 1 - электродвигатель очистителя стекла двери задка; 2 - дополнительный стоп- сигнал; 3, 4 - колодки жгута проводов двери задка к заднему жгуту проводов; 5 - моторедуктор привода блокировки багажного отделения; 6 - замок багажника; 7 - элемент обогрева заднего стекла; 8 - колодка жгута проводов двери задка к жгуту проводов фонарей освещения номерного знака; 9 - колодка жгута проводов фонарей освещения номерного знака к жгуту проводов двери задка; 10,11 - фонари освещения номерного знака
Блок предохранителей и защищаемые им цепи
| Обозначение | Сила тока, А | Защищаемые цепи |
| 1 | Маленький пинцет для извлечения предохранителей и маленьких реле | |
| 2 | Большой пинцет для извлечения больших реле | |
| F1 | 10 | Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов |
| F2 | 30 | Цепи электростеклоподъёмников |
| F3 | 10 | Аварийная сигнализация |
| F4 | 20 | Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла |
| F5 | 25 | Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла |
| F6 | 20 | Звуковой сигнал |
| F7 | 10 | Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона |
| F8 | 20 | Обогрев заднего стекла |
| F9 | 5 | Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика |
| F10 | 5 | Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака |
| F11 | 7,5 | ПТФ в задних фонарях |
| F12 | 7,5 | Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары |
| F13 | 7,5 | Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары |
| F14 | 10 | Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов |
| F15 | 10 | Лампа дальнего света (левая блок-фара) |
| F16 | 10 | ПТФ (опция) |
| F17 | 10 | ПТФ (опция) |
| F18 | 15 | Элементы подогрева сидений (опция) |
| F19 | 10 | АБС (опция) |
| F20 | 15 | Прикуриватель |
| F21 | 10 | Цепь блокировки КПП |
| F22 | 15 | Блок управления охранной сигнализацией |
| F23 | Резерв | |
| F24 | Резерв | |
| F25 | Резерв | |
| F26 | 25 | АБС (опция) |
| F27 | 5 | Запасной |
| F28 | 7,5 | Запасной |
| F29 | 10 | Запасной |
| F30 | 20 | Запасной |
| F31 | 50 | Электроусилитель руля |
| K1 | Реле омывателя блок-фар (опция) | |
| K2 | Реле стеклоподъёмников | |
| K3 | Реле стартёра | |
| K4 | Дополнительное реле (Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла) | |
| K5 | Реле-прерыватель указателей поворота | |
| K6 | Реле-прерыватель стеклоочистителя ветрового стекла | |
| K7 | Реле дальнего света фар | |
| К8 | Реле звукового сигнала | |
| К9 | Реле ПТФ (опция) | |
| К10 | Реле обогрева заднего стекла | |
| К11 | Реле подогрева сидений (опция) | |
| К12 | Резерв |
