Схема 1. Соединения жгута панели приборов
1, 2, 3 - колодки жгута панели приборов к жгуту переднему; 4 - колодка жгута панели приборов к жгуту заднему; 5 - контакты колодки монтажного блока; 6 - выключатель стоп-сигнала; 7 - комбинация приборов; 8 - модуль управления светотехникой; 9 - модуль подушки безопасности водителя; 10 - выключатель звукового сигнала; 11 - колодка диагностики; 12 - переключатель режимов бортового компьютера; 13 - выключатель (замок) зажигания; 14, 15 - колодки к блоку управления электроусилителем; 16 - контроллер электропакета; 17 - переключатель световой сигнализации; 18 - переключатель стеклоочистителя и стеклоомывателя; 19 - моторедуктор распределения воздушного потока; 20 - блок управления отопителем; 21 - переключатель электродвигателя отопителя; 22 - выключатель обогрева заднего стекла; 23 - часы; 24, 25 - колодки жгута панели приборов к радиоаппаратуре; 26 - выключатель аварийной сигнализации; 27 - плафон освещения вещевого ящика; 28 - выключатель освещения вещевого ящика; 29 - колодка жгута панели приборов к жгуту электронной системы управления двигателем; 30 - блок управления системой подушек безопасности; А1, А2, A3 - точки заземления жгута панели приборов; Б - колодка монтажного блока
Схема 2. Соединения переднего жгута проводов автомобиля
1 - стартер; 2 - аккумуляторная батарея; 3 - генератор; 4 - колодки жгута аккумуляторной батареи, стартера и жгута переднего; 5, 6, 7 - колодки жгута переднего к жгуту панели приборов; 8 - выключатель подкапотной лампы; 9 - левая фара; 10 - правая фара; 11 - датчик уровня тормозной жидкости; 12 - датчик температуры воздуха; 13 - электродвигатель омывателей; 14 - выключатель лампы света заднего хода; 15 - электровентилятор двигателя; 16 - моторедуктор заслонки отопителя; 17 - добавочный резистор; 18 - электродвигатель стеклоочистителя; 19 - основной блок предохранителей; 20 - электродвигатель отопителя; 21- тревожный сигнал; 22 - звуковой сигнал; А1, А2, В1, В2 - точки заземления жгута переднего
Схема 3. Соединения жгута электронной системы управления двигателем (ЭСУД)
1 - ЭБУ; 2 - колодка жгута ЭСУД к жгуту панели приборов; 3 - основной блок предохранителей; 4 - датчик скорости; 5 - датчик неровной дороги; 6 - датчик сигнальной лампы аварийного падения давления масла; 7 - датчик положения дроссельной заслонки; 8 - датчик температуры охлаждающей жидкости; 9 - датчик указателя температуры охлаждающей жидкости; 10 - датчик массового расхода воздуха; 11 - регулятор холостого хода; 12 - реле электробензонасоса; 13 - предохранитель цепи питания электробензонасоса (15 A); 14 - реле зажигания; 15 - предохранитель реле зажигания (15 A); 16 - предохранитель цепи питания ЭБУ (7,5 A); 17 - датчик положения коленчатого вала; 18 - управляющий датчик концентрации кислорода; 19 - датчик фаз; 20 - датчик детонации; 21 - электромагнитный клапан продувки адсорбера; 22 - диагностический датчик концентрации кислорода; 23 - катушки зажигания; 24 - свечи зажигания; 25 - форсунки; 26 - колодка жгута проводов катушек зажигания к жгуту ЭСУД; 27 - колодка жгута ЭСУД к жгуту проводов катушек зажигания; 28 - колодка жгута ЭСУД к жгуту форсунок; 29 - колодка жгута форсунок к жгуту ЭСУД; А - к клемме <плюс> аккумуляторной батареи; В1, В2 - точки заземления жгута системы зажигания; C1 - точка заземления жгута проводов катушек зажигания

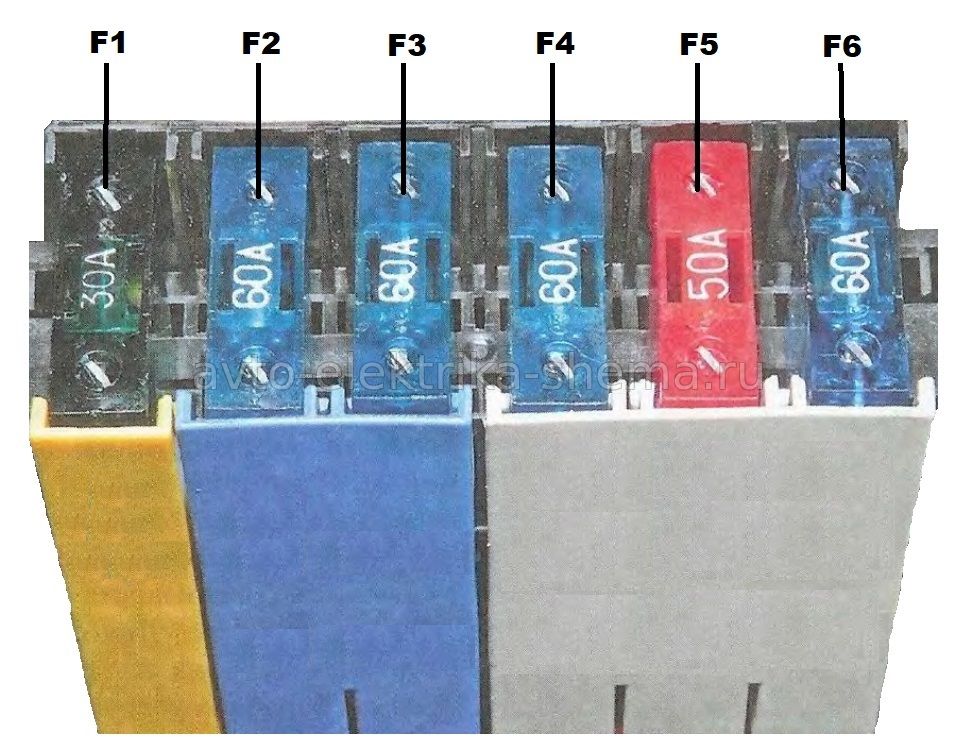

Блок предохранителей под капотом и защищаемые им цепи
| Обозначение | Сила тока, А | Защищаемые цепи |
| F1 | 30 | Цепи ЭСУД: обмотка главного реле, предохранитель постоянного питания контроллера, предохранитель силовой цепи главного реле |
| F2 | 60 | Цепи всех потребителей, питающихся от замка зажигания |
| F3 | 60 | Цепи потребителей, к которым подводится постоянный «+» от аккумуляторной батареи независимо от положения ключа в замке зажигания (плафон освещения салона, прикуриватель, звуковой сигнал, сигналы торможения, контроллер системы дистанционного управления электропакетом) |
| F4 | 60 | Силовая цепь генератора (соединение генератора с аккумуляторной батареей) |
| F5 | 50 | Цепь питания электроусилителя руля |
| F6 | 60 | Силовая цепь генератора (соединение генератора с аккумуляторной батареей) |

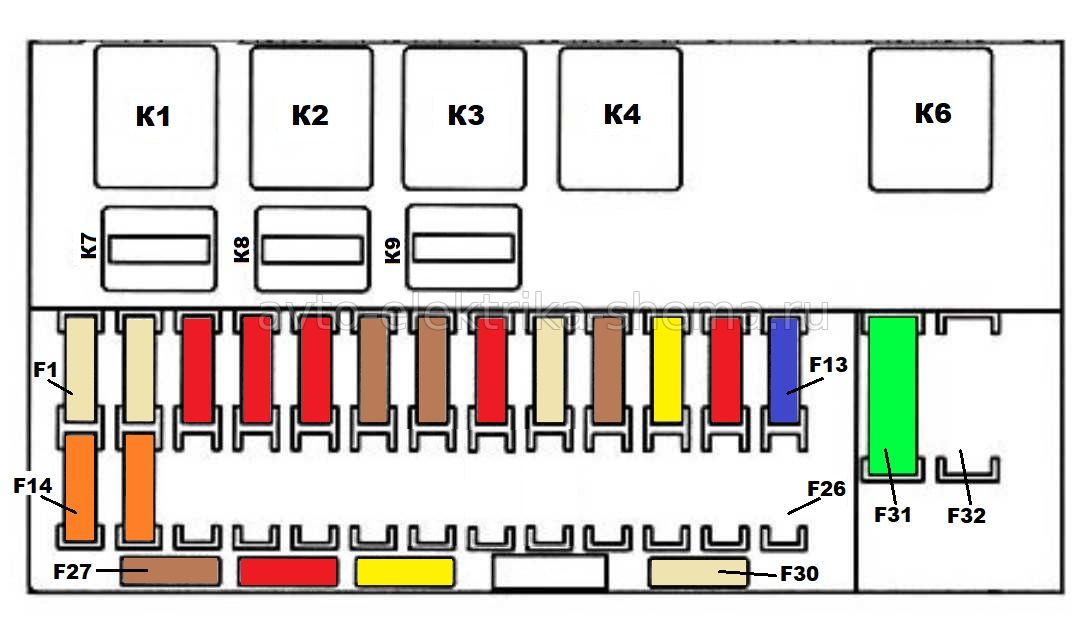

Блок предохранителей и защищаемые им цепи
| Обозначение | Сила тока, А | Защищаемые цепи |
| F1 | 25 | Электродвигатель вентилятора системы охлаждения двигателя |
| F2 | 25 | Элемент обогрева заднего стекла |
| F3 | 10 | Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов |
| F4 | 10 | Лампа дальнего света (левая блок-фара) |
| F5 | 10 | Звуковой сигнал |
| F6 | 7,5 | Лампа ближнего света (левая блок-фара), мотор-редуктор регулятора направления пучка света левой блок-фары |
| F7 | 7,5 | Лампа ближнего света (правая блок-фара), мотор-редуктор регулятора направления пучка света правой блок-фары |
| F8 | 10 | Сигнал охранной сигнализации |
| F9 | 25 | Электродвигатель вентилятора отопителя |
| F10 | 7,5 | Жидкокристаллический индикатор комбинации приборов, лампы сигналов торможения, лампа плафона освещения салона |
| F11 | 20 | Очиститель ветрового стекла |
| F12 | 10 | Комбинация приборов, контроллер дистанционного управления электропакетом (электростеклоподъемники, электропривод наружных зеркал заднего вида, указатели поворотов) |
| F13 | 15 | Прикуриватель |
| F14 | 5 | Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы фонарей освещения номерного знака |
| F15 | 5 | Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика |
| F27 | 7,5 | Запасной |
| F28 | 10 | Запасной |
| F29 | 20 | Запасной |
| F30 | 25 | Запасной |
| F31 | 30 | Контроллер дистанционного управления электропакетом (центральный замок, электростеклоподъёмники, электропривод наружных зеркал заднего вида, аварийная сигнализация) |
| K1 | Реле вентилятора системы охлаждения | |
| K2 | Реле обогрева заднего стекла | |
| K3 | Реле стартёра | |
| K4 | Дополнительное реле | |
| K6 | Реле-прерыватель стеклоочистителя ветрового стекла | |
| K7 | Реле дальнего света фар | |
| К8 | Реле звукового сигнала | |
| К9 | Реле сигнала охранной сигнализации |
