Схема электрооборудования автомобиля УАЗ-3153

 Схема электрооборудования автомобиля УАЗ-3153

Схема электрооборудования автомобиля УАЗ-3153: 1 - фонарь передний; 2 - фара; 3 - противотуманная фара; 4 - сигнал звуковой; 5 - противотуманная фара; 6 - фара; 7 - фонарь передний; 8 - генератор; 9 - датчик аварийного давления масла; 10 - датчик давления масла; 11 - датчик температуры охлаждающей жидкости; 12 - датчик аварийной температуры охлаждающей жидкости; 13, 14, 15, 16 - свеча зажигания; 17-датчик-распределитель; 18 - стартер; 19 - электроомыватель; 20 - аккумуляторная батарея; 21 - выключатель «массы»; 22 - микропереключатель; 23 - электромагнитный клапан ЭПХХ; 24 - электромагнитный клапан карбюратора; 25 - выключатель контрольной лампы неисправности тормозной системы; 26 - катушка зажигания; 27 - реле стартера; 28 - подкапотная лампа; 29 - блок предохранителей; 30 - сопротивление добавочное; 31 - боковой повторитель; 32, 33 - реле переключения света фар; 34 - реле противотуманных фар; 35 - предохранитель противотуманных фар; 36 - блок ЭПХХ; 37 - выключатель стоп-сигнала; 38 - боковой повторитель; 39 - коммутатор транзисторный; 40 - вибратор аварийный; 41 - стеклоочиститель; 42 - электродвигатель отопителя; 43 - сопротивление отопителя; 44 - прерыватель стеклоочистителя; 45 - щиток приборов; 46 - спидометр; 47 - реле указателей поворотов и аварийной сигнализации; 48 - розетка штепсельная; 49 - контрольная лампа включения дальнего света фар; 50 - контрольная лампа указателей поворотов; 51 - контрольная лампа включения стояночного тормоза; 52 - контрольная лампа неисправности тормозной системы; 53 - контрольная лампа аварийного давления масла; 54 - контрольная лампа аварийной температуры охлаждающей жидкости; 55 - предохранитель тепловой 20 А; 56 - выключатель плафона освещения салона; 57 - выключатель зажигания; 58 - реле выключателя сжигания; 59 - реостат освещения приборов; 60 - переключатель световое сигнализации; 61 - кнопка звукового сигнала; 62 - переключатель стеклоочистителя; 63 - выключатель фонаря заднего хода; 64 - переключатель датчиков уровня топлива; 65 - выключатель контрольной лампы стояночного тормоза; 66 - выключатель заднего противотуманного фонаря; 67 - выключатель наружного освещения; 68 - переключатель отопителя; 69 - выключатель аварийной сигнализации; 70 - предохранитель прикуривателя; 71 - выключатель противотуманных фар; 72 - датчик уровня топлива; 73, 74 - плафоны освещения салона; 75 - датчик уровня топлива; 76 - прикуриватель; 77 - фонарь задний; 78 - фонарь заднего хода; 79, 80 - фонари освещения номерного знака; 81 - задний противотуманный фонарь; 82 - фонарь задний

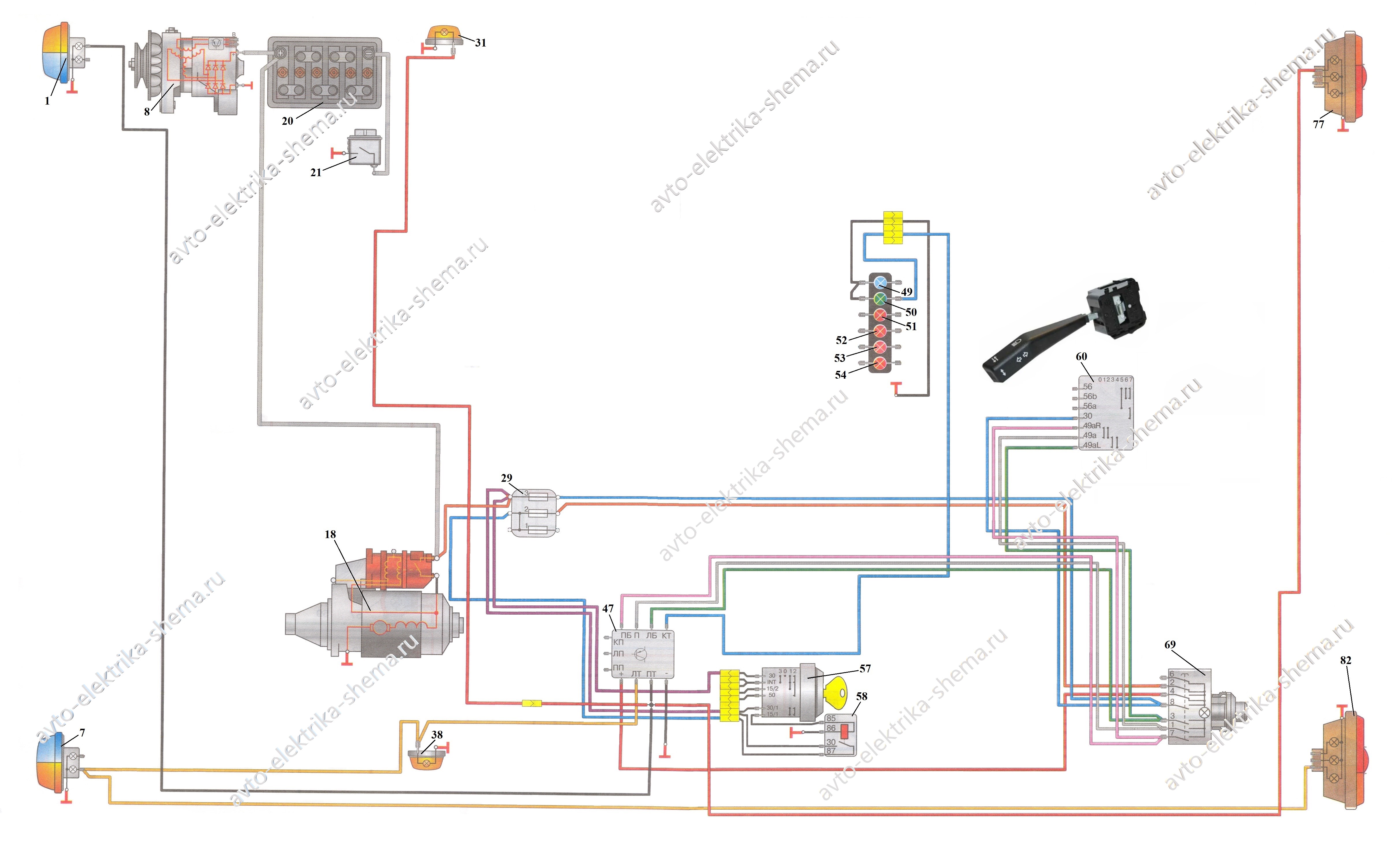

Схема указателей поворотов на УАЗ 3153
Схема указателей поворотов

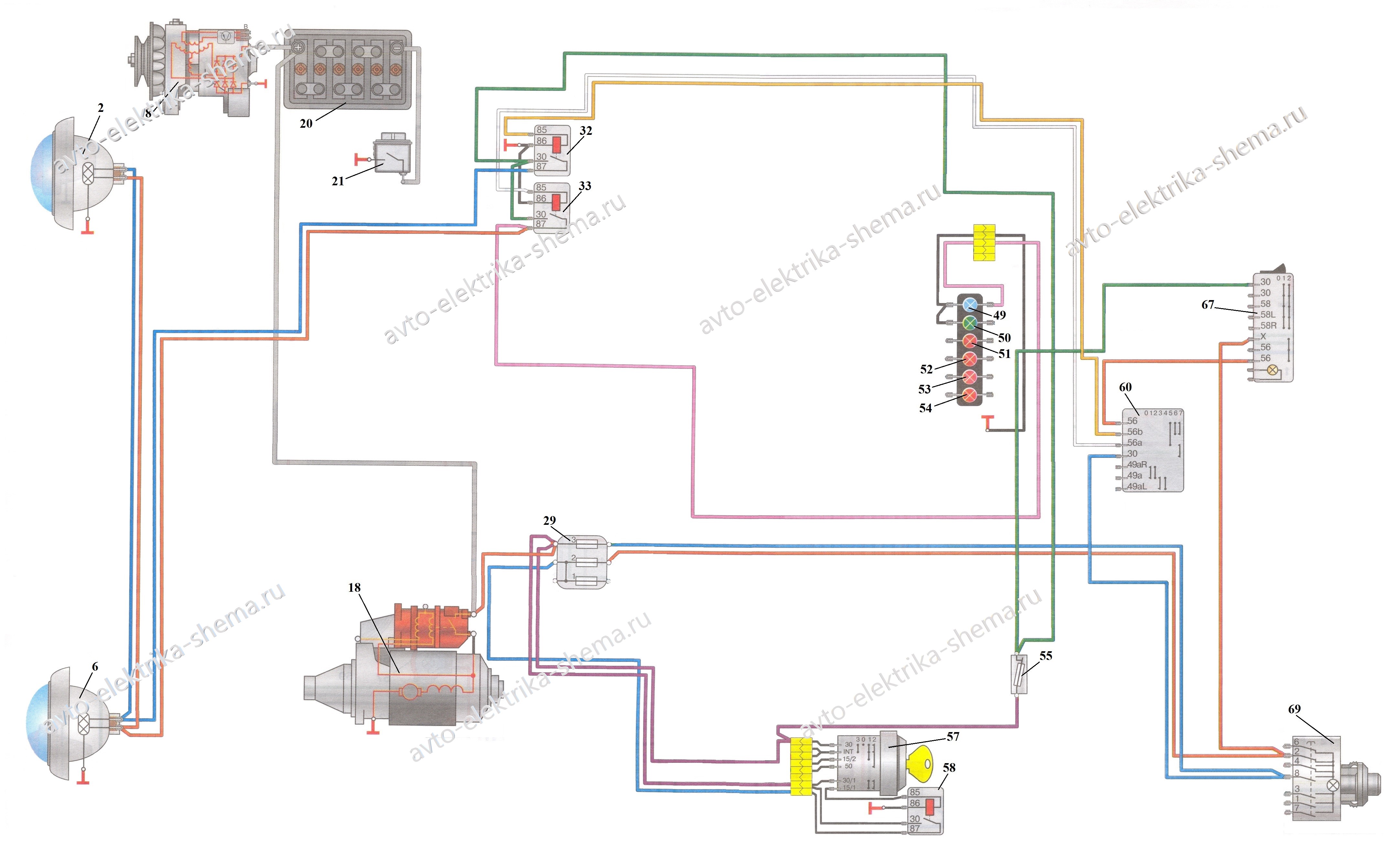

Схема дальнего и ближнего света фар на УАЗ 3153
Схема дальнего и ближнего света фар

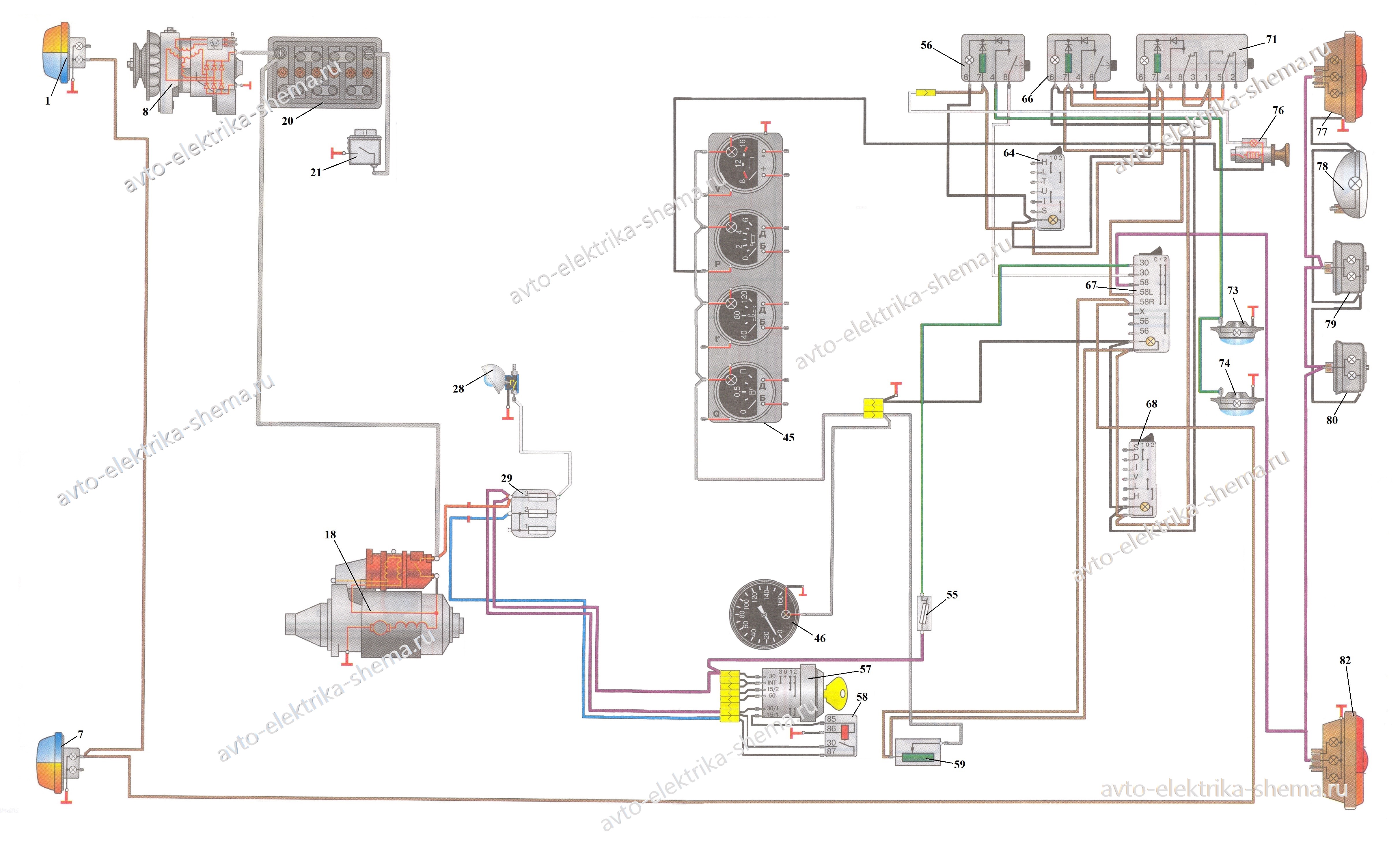

Схема габаритного освещения на УАЗ 3153
Схема габаритного освещения
