Схема электрооборудования ГАЗ 31105

Схема электрооборудования автомобиля ГАЗ-31105: 1 - правая блок-фара; 2 - противотуманная фара; 3 - электровентилятор конденсатора кондиционера; 4 - стартер; 5 - аккумуляторная батарея; 6 - электровентилятор радиатора двигателя; 7 - левая блок-фара; 8 - правый боковой указатель поворота; 9 - комбинация приборов; 10 - выключатель зажигания; 11 - реле проверки контрольных ламп; 12 - реле стартера; 13 - генератор; 14 - реле электровентилятора конденсатора; 15 - муфта компрессора кондиционера; 16 - реле муфты компрессора; 17 - левый боковой указатель поворота; 18 - колодка для подключения СУД; 19 - блок предохранителей в моторном отсеке; 20 - предохранитель кондиционера; 21 - фонарь освещения под капотом; 22 - выключатель плафона освещения вещевого ящика; 23 - термовыключатель; 24 - колодка для подключения к ЭБУ СУД (включение электровентилятора конденсатора); 25 - колодка для подключения к ЭБУ СУД (включение электровентилятора радиатора двигателя); 26 - реле электровентилятора радиатора двигателя; 27 - датчик аварийного падения уровня тормозной жидкости; 28 - головное устройство аудиосистемы; 29 - звуковые сигналы; 30 - плафон освещения вещевого ящика; 31 - выключатель кондиционера; 32 - датчик давления хладагента; 33 - регулятор электрокорректора фар; 34 - выключатель звукового сигнала; 35 - реле звуковых сигналов; 36 - реле дальнего света; 37 - реле ближнего света; 38 - левый блок предохранителей; 39 - реле противотуманных фар; 40 - выключатель противотуманных фар; 41 - реле задних противотуманных фонарей; 42 - выключатель заднего противотуманного света; 43 - датчик указателя давления масла; 44 - датчик контрольной лампы аварийного давления масла; 45 - датчик указателя температуры охлаждающей жидкости; 46 - датчик контрольной лампы перегрева охлаждающей жидкости; 47 - правый блок предохранителей; 48 - реле обогрева заднего стекла; 49 - электродвигатель стеклоочистителя; 50 - реле стеклоочистителя и стеклоомывателя; 51 - электронасос стеклоомывателя; 52 - переключатель стеклоочистителя и стеклоомывателя; 53 - центральный выключатель освещения; 54 - выключатель обогрева заднего стекла; 55 - блок центрального замка; 56, 57, 59, 60 - мотор-редукторы замков дверей; 58 - мотор-редуктор замка крышки багажника; 61 - топливный модуль (на части автомобилей установлены раздельно топливный насос и датчик указателя уровня топлива); 62 - выключатель сигналов торможения; 63 - выключатель ламп света заднего хода; 64 - переключатель указателей поворота и света фар; 65 - датчик скорости; 66 -- реле указателей поворота и аварийной сигнализации; 67 - прикуриватель; 68 - резистор электровентилятора климатической установки; 69 - выключатель электровентилятора климатической установки; 70 - реле электровентилятора климатической установки; 71 - электровентилятор климатической установки; 72, 74 - выключатель плафона освещения салона; 73 - плафон освещения салона; 75 - правое зеркало заднего вида; 76 - выключатель нагревательных элементов зеркал заднего вида; 77 - выключатель вентилятора отопителя; 78 - резистор электровентилятора отопителя; 79 - электровентилятор отопителя; 80 - плафон освещения багажного отсека; 81 - выключатель контрольной лампы стояночного тормоза; 82 - левое зеркало заднего вида; 83 - правый задний фонарь, установленный на крыле; 84 -- правый задний фонарь, установленный на крышке багажника; 85 -- блок управления зеркалами заднего вида; 86 - дополнительный сигнал торможения; 87 - нагревательный элемент заднего стекла; 88 - фонари освещения номерного знака; 89 - левый задний фонарь, установленный на крышке багажника; 90 - левый задний фонарь, установленный на крыле.

Схема управления двигателем ЗМЗ-406: 1 - блок управления двигателем (ЭБУ); 2 - датчик положения распределительного вала (датчик фазы); 3 - датчик синхронизации (датчик частоты вращения и положения коленчатого вала); 4 - датчик положения дроссельной заслонки; 5 - датчик детонации; 6 - датчик массового расхода воздуха; 7 - датчик температуры охлаждающей жидкости; 8 - датчик температуры воздуха во впускном трубопроводе; 9 - датчик концентрации кислорода (для двигателей с каталитическим нейтрализатором); 10, 11, 12, 13 - форсунки; 14 - регулятор холостого хода; 15 - клапан продувки адсорбера (для автомобиля с системой улавливания паров топлива); 16 - реле топливного насоса; 17 - реле системы управления двигателем; 18 - колодка диагностического разъема; 19 - электрическая колодка для соединения СУД с электросетью автомобиля (1,1 - к предохранителю F9 правого блока; 1,2 - к предохранителю F7 левого блока; 2,1 - к контрольной лампе СУД; 2,2 - к контрольной лампе СУД; 2,3 - к топливному насосу; 2,4 - к тахометру; 2,7 - датчик концентрации кислорода); 20 - электрическая колодка для соединения ЭБУ с реле электровентилятора радиатора двигателя; 21 - электрическая колодка для соединения ЭБУ с реле электровентилятора кондиционера (для автомобиля с кондиционером); 22, 23 - катушка зажигания; 24, 25, 26 и 27 - свеча зажигания.

Схема электрооборудования ГАЗ 31105 с двигателем Chrysler 2.4L DOHC (выпуск до мая 2007 года): А9 - модуль погружного насоса; В2 - датчик сигнальной лампы аварийного падения давления масла; В7 - датчик указателя температуры охлаждающей жидкости; В12 - датчик указатель уровня топлива; B46 - датчик спидометра; B64 - датчик температуры наружного воздуха; В67 - датчик аварийного падения уровня тормозной жидкости; B83* - антиобледенитель; B95* - датчик давления; D21 - блок управления климатической установкой; D29 - блок управления замками дверей; D30 - блок регуляторов скорости вентилятора; E1 - блок-фара левая; E2 - блок-фара правая; E3 - фара противотуманного света левая; E4 - фара противотуманного света правая; E16 - плафон; E27 - фонарь задний левый; E28 - фонарь задний правый; E30, E72 - фонарь освещения номерного знака; Е35 - фонарь подкапотный; Е59 - прикуриватель; Е61 - фонарь освещения багажника; Е71 - плафон освещения вещевого ящика; Е80 - дополнительный стоп-сигнал; E81, E82 - задние фонари в крышке багажника; F30 - предохранитель (20 А) кондиционера; F41 - блок предохранителей левый; F42 - блок предохранителей правый; F43 - блок предохранителей в моторном отсеке; G1 - генератор; G2 - аккумуляторная батарея; H1, H2 - звуковые сигналы; H62, H63 - лампы габаритного света переднего; H70, H71 - лампы заднего противотуманного света; H72, H73 - лампы света заднего хода; H74,H75 - лампы стоп-сигнала; H76, H77 - лампы заднего габаритного света; H78, H79 - лампы задних указателей поворота; H98, H99 - лампы ближнего света; H100, H101 - лампы дальнего света; H102, H103 - лампы передних указателей поворота; К1 - реле стартёра; К3 - реле стеклоочистителя; К7 -реле звуковых сигналов; К12 - прерыватель указателей поворота; К18 - реле дальнего света фар; К19 - реле ближнего света фар; К20 - реле противотуманных фар; К36 - реле электровентилятора; К42 - реле обогрева заднего стекла; К56* - реле электровентилятора кондиционера; К57* - реле включения муфты компрессора; К71 - реле задних противотуманных фонарей; K80* - реле кондиционера; М1 - стартер; М2 - электродвигатель вентилятора отопителя; МЗ - электровентилятор системы охлаждения; М4 - электродвигатель стеклоочистителя; М5 - электронасос стеклоомывателя; М6 - электробензонасос; М24 - электромоторы управления правым наружным зеркалом заднего вида; M25 - электромоторы управления левым наружным зеркалом заднего вида; M34* - моторедуктор заслонки рециркуляции; M36 - моторедуктор заслонки воздухо подмешивания; M38, M39 - электропривод корректора фар; M40* - электровентилятор конденсатора кондиционера; M43 - кран отопителя; М50, M51, M52, M53 - моторедукторы блокировки замков дверей; M54 - моторедуктор блокировки замка багажника; P2 - комбинация приборов; R14 - нагревательный элемент заднего стекла; S1 - выключатель (замок) зажигания; S9 - переключатель световой сигнализации и указателей поворота; S12 - переключатель стеклоочистителя; S15 - выключатель нагревательных элементов зеркал заднего вида; S18 - выключатель заднего противотуманного света; S19 - выключатель переднего противотуманного света; S29 - выключатель света заднего хода; S30 - выключатель стоп-сигналов; S36 - выключатель звуковых сигналов; S39 - центральный переключатель света; S50 - переключатель управления зеркалами; S52 - выключатель контрольной лампы включения стояночного тормоза; S61 - переключатель обогрева заднего стекла; S70, S71 - выключатели плафона дверные; S77 - выключатель плафона вещевого ящика; S81 - переключатель левого переднего стеклоподъемника; S82 - переключатель правого переднего стеклоподъемника; S83 - переключатель левого заднего стеклоподъемника; S84 - переключатель правого заднего стеклоподъемника; S116 - переключатель электрокорректора света фар; U2 - магнитола; X51 - разъем диагностики.  *Устанавливают на автомобили с кондиционером.

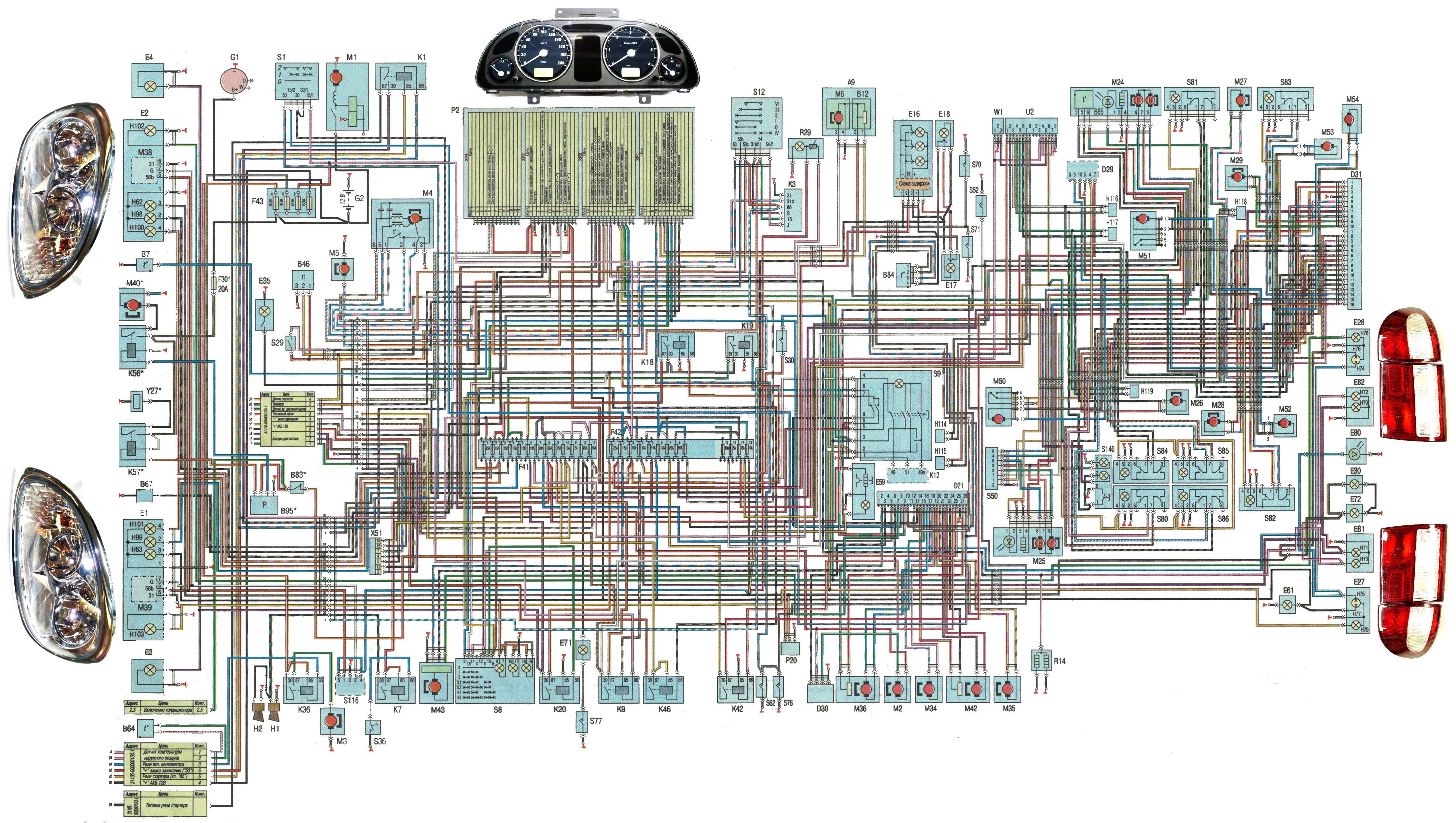

Электрооборудование автомобиля ГАЗ-31105 с двигателем Chrysler 2.4L DOHC (выпуск с мая 2007 года): A9 - модуль погружного топливного насоса; В1 - датчик указателя давления масла; В2 - датчик аварийного падения давления масла; В7 - датчик указателя температуры охлаждающей жидкости; В8 - датчик сигнальной лампы перегрева двигателя; 12 - датчик указателя уровня топлива; 46 - датчик скорости; 67 - датчик уровня тормозной жидкости; B83* - антиобледенитель; B84 - датчик температуры воздуха в салоне; B85 - датчик температуры наружного воздуха; B95* - датчик давления в системе кондиционирования; D21 - блок управления климатической установкой; D29 - блок управления замками дверей; D30 - блок регулировки частоты вращения вентилятора системы охлаждения; D31 - блок управления стеклоподъемниками; 1 - фара головного света левая; 2 - фара головного света правая; 3 - фара противотуманная левая; 4 - фара противотуманная правая; 16 - центральный плафон; E17, Е18 - плафоны индивидуального освещения; 27 - фонарь задний левый; 28 - фонарь задний правый; 30, 72 - фонарь освещения номерного знака; 35 - подкапотный фонарь; 59 - прикуриватель; 61 - фонарь освещения багажника; 71 - плафон освещения вещевого ящика; E80 - дополнительный стоп-сигнал; 81, 82 - задний фонарь в крышке багажника; F30 - предохранитель 20 A; F41 - блок предохранителей верхний; F42 - блок предохранителей нижний; F43 - блок предохранителей; G1 - генератор; G2 - аккумуляторная батарея; H1, H2 - звуковой сигнал; H114-H119 - громкоговорители; H62, H63 - лампы габаритных огней передние; H70, H71 - лампы противотуманного света задние; H72, H73 - лампы света заднего хода; H74, H75 - лампы стоп-сигналов; H76, H77 - лампы габаритных огней задние; H78, H79 - лампы указателей поворота задние; H98,H99 - лампы ближнего света; H100, H101 - лампы дальнего света; H102, H103 - лампы указателей поворота передние; K1 - реле стартера; KЗ - реле стеклоочистителя; K7 - реле сигнала; K9 - реле электробензонасоса; K18 - реле дальнего света; К19 - реле ближнего света; К20 - реле противотуманных фар; K36 - реле электровентилятора; K42 - реле обогрева заднего стекла; K46 - реле системы впрыска; 56* - реле электровентилятора кондиционера; K57* - реле муфты компрессора кондиционера; M1 - стартер; M2 - электродвигатель отопителя; МЗ - электровентилятор; М4 - электродвигатель стеклоочистителя; М5 - электродвигатель стеклоомывателя; М6 - электробензонасос; M24, M25 - зеркала заднего вида; M26-М28 - электродвигатель стеклоподъемника; M34 - моторедуктор заслонки рециркуляции; M35 - моторедуктор заслонки воздухораспределения; М36 - моторедуктор заслонки регулирования температуры воздуха в верхней части салона; M38, M39 - электропривод корректора света фар; M40* - электровентилятор конденсатора; M42 - моторедуктор заслонки регулирования температуры воздуха в нижней части салона; M43 - кран отопителя; M50-М53 - моторедукторы замков дверей; M54 - моторедуктор замка багажника; P2 - комбинация приборов; P20 - часы; R14 - элемент обогрева заднего стекла; R29 - регулятор яркости освещения приборов; S1 - выключатель (замок) зажигания; S8 - переключатель головного света фар; S9 - переключатель световой сигнализации и указателей поворота; S12 - переключатель стеклоочистителя; S29 - выключатель фонаря света заднего хода; S30 - выключатель стоп-сигналов; S36 - выключатель звуковых сигналов; S50 - переключатель управления зеркалами; S52 - выключатель контрольной лампы включения стояночного тормоза; S62, S76 - выключатели центрального плафона дверные; S70, S71 - выключатель индивидуального освещения; S80 - переключатель стеклоподъемника левой передней двери; S81 - переключатель стеклоподъемника правой передней двери; S82 - переключатель стеклоподъемника левой задней двери; S83 - переключатель стеклоподъемника правой задней двери; S84 - переключатель стеклоподъемника правой передней двери в общем блоке (на двери водителя); S85 - переключатель стеклоподъемника правой задней двери в общем блоке (на двери водителя); S86 - переключатель стеклоподъемника левой задней двери в общем блоке (на двери водителя); S116 - регулятор электрокорректора фар; S140 - выключатель блокировки стеклоподъемников; U2 - магнитола; W - антенна; VD9 - светодиод бокового указателя поворота; VD10 - светодиод бокового указателя поворота правый; X51 - разъем диагностики; Y27 - муфта компрессора кондиционера. *Для комплектаций с кондиционером.

Электронная система управления двигателем автомобиля ГАЗ-31105 «Волга» с двигателем Chrysler 2.4L DOHC: B2 - датчик сигнальной лампы аварийного падения давления масла; B63 - датчик абсолютного давления; B65 - датчик температуры аккумуляторной батареи; B70 - датчик температуры охлаждающей жидкости; B72 - датчик концентрации кислорода; B74 - датчик положения коленчатого вала (датчик синхронизации); В75 - датчик температуры воздуха на впуске; B76 - датчик положения дроссельной заслонки; B91 - датчик положения распределительного вала (датчик фаз); D23 - электронный блок управления; G1 - генератор; K9 - реле электробензонасоса; K36 - главное реле; M1 - стартер; T1 - блок катушек; X37, X38, X53, X55, X56 - соединительные колодки; X65, X82 - соединительные колодки со жгутом по двигателю; Y19, Y20, Y21, Y22 - форсунки; Y23 - регулятор холостого хода; Y27* - муфта компрессора кондиционера; Y46 - клапан продувки адсорбера. *Устанавливают на автомобили с кондиционером.
