1 - модуль зажигания (CDI); 2 - катушка зажигания;3 - свеча зажигания; 4 - генератор; 5 - регулятор напряжения; 6 - батарея; 7 - предохранитель; 8 - стартёр; 9 - кнопка "Пуск"; 10 - пусковое реле; 11 - тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 - индикатор нейтрали КПП; 15 - подсветка приборов; 16 - фара; 17 - индикатор дальнего света; 18 - задний габарит; 19 - индикатор левого поворота; 20 - указатель левого поворота; 21 - индикатор правого оборота; 22 - указатель правого поворота; 23 - переключатель указателей поворота; 24 - реле-прерыватель; 25 - кнопка включения звукового сигнала; 26 - выключатель стоп-сигнала ручного тормоза; 27 - выключатель стоп-сигнала ножного тормоза; 28 - цифровой индикатор скорости КПП; 29 - переключатель света; 30 - выключатель освещения; 31 - охранная сигнализация; 32 - переключатель цифрового индикатора скорости; 33 - звуковой сигнал; 34 - передний габарит. (Ниже смотрите отдельные фрагменты схемы мопеда)
Схема указателей поворотов
Схема включения ближнего и дальнего света фары
Схема габаритов и сигналов торможения
Схема соединения стартёра и индикация скоростей КПП
Схема заряда АКБ и звуковой сигнал
Схема системы зажигания и тахометр

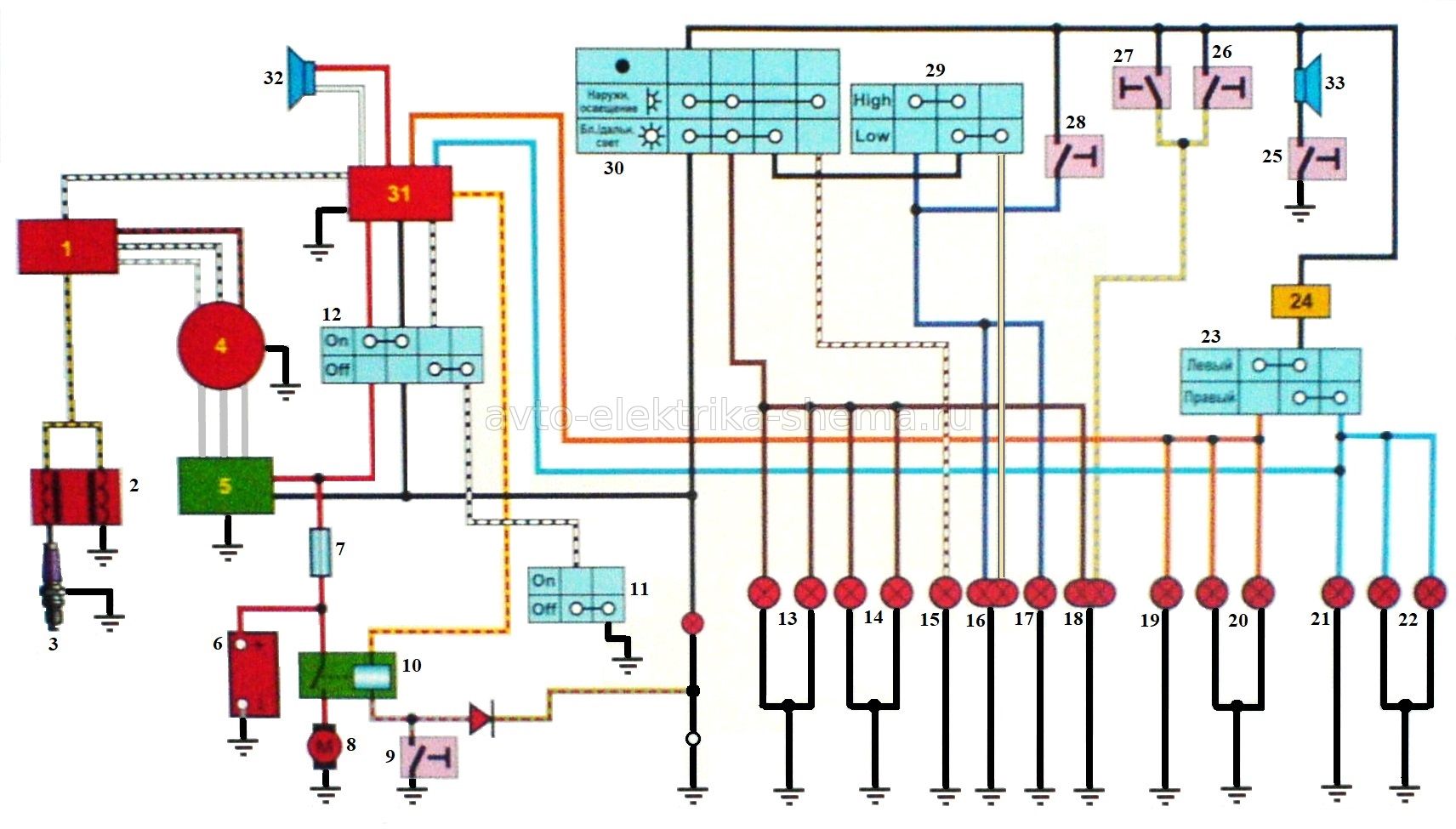

Схема электрооборудования мопедов с электростартёром: 1 - модуль зажигания (CD); 2 - катушка зажигания; 3 - свеча зажигания; 4 - генератор; 5 - регулятор напряжения; 6 - батарея; 7 - предохранитель; 8 - стартер; 9 - кнопка "Пуск"; 10 - пусковое реле; 11 - выключатель питания; 12 - замок зажигания; 13 - стоп-сигнал; 14 - подсветка приборов; 15 - передний габарит; 16 - фара; 17 - индикатор дальнего света; 18 - задний габарит стоп-сигнал; 19 - индикатор левого поворота; 20 - указатель левого поворота; 21 - индикатор правого поворота; 22 - указатель правого поворота; 23 - переключатель указателей поворота; 24 - реле-прерыватель; 25 - кнопка включения звукового сигнала; 26 - выключатель переднего тормоза; 27 - выключатель заднего тормоза; 28 - кнопка кратковременного включения дальнего света; 29 - переключатель света; 30 - выключатель освещения; 31 - охранная сигнализация; 32 - звуковой сигнал охранной сигнализации; 33 - звуковой сигнал.
Схема электрооборудования мопедов без электростартёра: 1 - модуль зажигания (CDI); 2 - катушка зажигания; 3 - свеча зажигания; 4 - генератор; 5 - регулятор напряжения; 6 - батарея; 7 - предохранитель; 8 - выключатель питания; 9 - замок зажигания; 10 - стоп-сигнал; 11 - подсветка приборов; 12 - передний габарит; 13 - фара; 14 - индикатор дальнего света; 15 - задний габарит/стоп-сигнал; 16 - индикатор левого поворота; 17 - указатель левого поворота; 18 - индикатор правого поворота; 19 - указатель правого поворота; 20 - переключатель указателей поворота; 21 - реле-прерыватель; 22 - кнопка включения звукового сигнала; 23 - выключатель переднего тормоза; 24 - выключатель заднего тормоза; 25 кнопка кратковременного включения дальнего света; 26 - переключатель света; 27 - выключатель освещения; 28 - охранная сигнализация; 20 - звуковой сигнал охранной сигнализации; 30 - звуковой сигнал.
