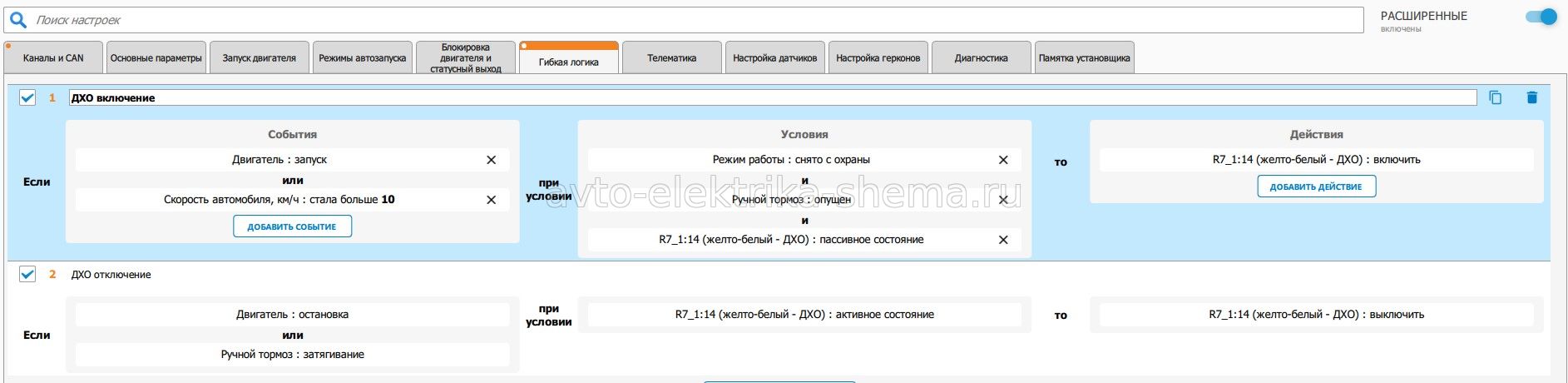

Включение дневных огней можно реализовать при помощи автосигнализации, которая будет их включать при любых нужных событиях с соблюдением каких либо условий. Рассмотрим схему (см. выше) включения ДХО от сигнализации S96v2 с реле R7, работающее после включения замка зажигания, что гарантирует 100% отключение дополнительных реле при выключении зажигания, даже если чего нибудь напутали в программировании. Схема простейшая, нужно всего лишь установить Реле 1 в разрыв штатного провода идущий на лампы ДХО. Обмотка реле 1 (клемма 85) запитывается от этого же провода, значит она тоже будет обесточена на других режимах работы штатного переключателя управления светом. Отрицательный выход реле 1 (клемма 86) подключается к реле R7 сигнализации. Дальше переходим к программированию сигнализации (см. фото ниже, для увеличения нажмите на изображение).
Для реализации управления ДХО понадобится сделать две программы. Программа 1, включение:
События при котором будут включаться ДХО (запуск двигателя, скорость автомобиля стала больше 10 км/ч);
Условия (снято с охраны, ручник опущен, выход R7_1:14 в пассивном состоянии);
Действие (включить выход R7_1:14).
Программа 2, выключение:
События при котором будут отключаться ДХО (остановка двигателя, ручник затягивание);
Условия (снято с охраны, ручник опущен, выход R7_1:14 в активном состоянии);
Действие (выключить выход R7_1:14).
Получаем в результате такой вариант работы ДХО. После запуска двигателя, если ручник был затянут ДХО не включатся, но при движении со скоростью более 10 км/ч включатся. Если нужно сразу включить огни, то запускаем двигатель с опущенным ручным тормозом. Автосигнализация при это должна быть снята с охраны. Если затянуть ручник при включенных ДХО, либо двигатель заглохнет, то огни они погаснут. На этом настройка закончена, дневными ходовыми огнями теперь управляет автосигнализация.
