Электрооборудование автомобилей UAZ Patriot выпуска до 2007 г.: 1, 2 – блок-фары; 3, 4 – противотуманные фары; 5, 6 – звуковые сигналы; 7 – электровентилятор системы охлаждения двигателя; 8 – генератор; 9 – датчик концентрации кислорода; 10 – датчик положения распределительного вала (датчик фазы); 11 – датчик детонации; 12 – регулятор холостого хода; 13, 14, 15, 16 – свечи зажигания; 17, 18 – катушки зажигания; 19 – датчик положения коленчатого вала; 20, 21, 22, 23 – топливные форсунки; 24 – датчик положения дроссельной заслонки; 25 – датчик массового расхода воздуха; 26 – датчик сигнальной лампы аварийного падения давления масла; 27 – датчик указателя давления масла; 28, 30 – датчик температуры охлаждающей жидкости; 29 – датчик температуры воздуха; 31 – электромагнитный клапан адсорбера; 32 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости; 33, 34 – насосы омывателей ветрового стекла и стекла двери задка; 35 – колодка диагностики; 36 – электродвигатель водяного насоса; 37 – электродвигатель вентилятора отопителя; 38 – стартер; 39 – фонарь освещения подкапотного пространства; 40 – моторедуктор очистителя ветрового стекла; 41 – выключатель сигнальной лампы аварийного состояния тормозной системы; 42 – реле электровентилятора; 43 – реле включения омывателя стекла двери задка; 44 – реле стартера; 45 – реле системы управления двигателем; 46 – реле электробензонасоса; 47 – реле включения звуковых сигналов; 48, 49, 50, 51, 52, 53 – штыревые предохранители; 54 – аккумуляторная батарея; 55 – розетка для переносной лампы; 56 – левый боковой указатель поворота; 57 – правый боковой указатель поворота; 58 – контроллер системы управления двигателем; 59 – комбинация приборов; 60 – блок управления моторедукторами замков дверей; 61, 62 – плафоны освещения вещевых ящиков; 63, 64 – магнитные выключатели плафонов освещения вещевых ящиков; 65 – реле переключения режимов отопителя; 66 – монтажный блок, расположенный в салоне автомобиля; 67 – плафон подсветки монтажного блока; 68 – зеркало заднего вида правое; 69 – добавочный резистор электродвигателя вентилятора отопителя; 70, 71 – лампы подсветки блока управления отопителем; 72 – переключатель скорости работы электродвигателя вентилятора отопителя; 73 – выключатель стоп-сигналов; 74 – регулятор длительности паузы работы стеклоочистителя; 75 – выключатель (замок) зажигания; 76 – переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 77 – выключатель звуковых сигналов; 78 – переключатель указателей поворота и света фар; 79 – модуль управления светотехникой; 80 – зеркало заднего вида левое; 81 – электростеклоподъемник правой передней двери; 82 – моторедуктор замка правой передней двери; 83 – прикуриватель; 84 – выключатель аварийной сигнализации; 85 – выключатель обогрева зеркал заднего вида; 86 – переключатель отопителя; 87 – переключатель режимов работы дополнительного отопителя; 88 – выключатель обогревателя стекла двери задка; 89 – моторедуктор замка левой передней двери; 90 – электростеклоподъемник левой передней двери; 91 – моторедуктор замка правой задней двери; 92 – выключатель света заднего хода; 93 – датчик скорости; 94 – электробензонасос с датчиком уровня топлива правого бака; 95 – переключатель датчиков указателя уровня топлива; 96 – переключатель стеклоподъемника правой передней двери; 97 – пульт управления наружными зеркалами; 98 – переключатель стеклоподъемника левой передней двери; 99 – дополнительный отопитель кузова; 100 – выключатель контрольной лампы включения стояночного тормоза; 101 – датчик указателя уровня топлива левого бака; 102 – моторедуктор замка левой задней двери; 103 – выключатель освещения на стойке двери задка; 104, 105 – выключатели освещения на стойках правых дверей; 106 – задний плафон освещения салона; 107 – передний плафон освещения салона; 108, 109 – плафоны направленного света; 110, 111 – выключатели освещения на стойках левых дверей; 112 – фонарь на правом заднем крыле; 113 – элемент обогревателя стекла двери задка; 114 – фонарь дополнительного стоп-сигнала; 115 – моторедуктор очистителя стекла двери задка; 116, 117 – фонари освещения номерного знака; 118 – моторедуктор замка двери задка; 119 – фонарь на заднем левом крыле
| Обозначение | Сила тока, А | Защищаемые цепи |
| F1 | 5 | Освещение приборов, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковой сигнал, электропривод зеркал |
| F8 | 20 | Элемент обогрева заднего стекла |
| F9 | 20 | Очистители и смыватели стекол |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, подкапотная лампа, выключатель сигнала торможения |
| F18 | 25 | Отопитель, прикуриватель, выключатель обогрева заднего стекла |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F21 | 10 | Запасной предохранитель |
| F22 | 20 | Запасной предохранитель |
| F23 | 30 | Запасной предохранитель |
| K2 | Реле-прерыватель стеклоочистителя | |
| K3 | Реле-прерыватель указателей поворота | |
| K4 | Реле включения ближнего света фар | |
| K5 | Реле включения дальнего света фар | |
| K6 | Дополнительное (разгрузочное) реле | |
| K7 | Реле включения обогрева заднего стекла | |
| K8 | Реле включения противотуманных фар |

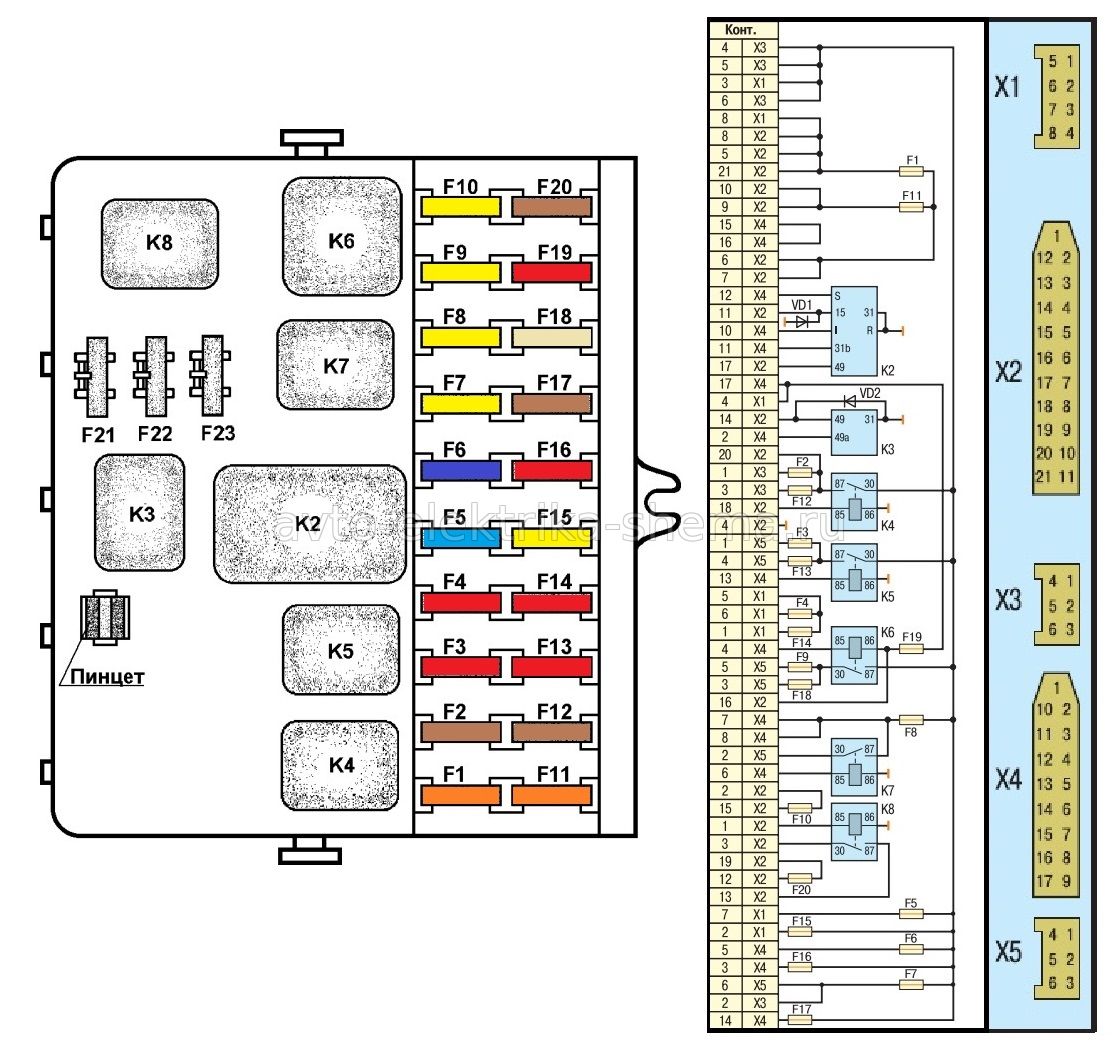

Распиновка разъёмов монтажного блока предохранителей
| Контакты | Адрес внешний | |
| 1 | X1 | Левая противотуманная фара кл. D выключателя противотуманных фар |
| 2 | X1 | Блок управления системы блокировки замков дверей |
| 3 | X1 | Клемма 30 выключателя зажигания |
| 4 | X1 | Контакты 5, 6 X1 комбинации приборов, выключатель света заднего хода БСК |
| 5 | X1 | Контакты 13, 19 X2 |
| 6 | X1 | Правая противотуманная фара |
| 7 | X1 | Блок управления системы электростеклоподъемников, эл. привод люка |
| 8 | X1 | Подсветка выключателей и органов управления |
| 1 | X2 | Клемма 2 выключателя противотуманных фар |
| 2 | X2 | Клемма 56 переключателя света фар, выключатель света фар |
| 3 | X2 | Контакт 6 X3 |
| 4 | X2 | Масса |
| 5 | X2 | Лампа габаритного огня левого заднего фонаря |
| 6 | X2 | Клемма 2 выкл габаритных огней, выкл. противотуманных фар |
| 7 | X2 | |
| 8 | X2 | Выключатель освещения приборов |
| 9 | X2 | Лампы габаритного огня правого заднего фонаря, освещения номерного знака |
| 10 | X2 | Лампа габаритного огня правой фары |
| 11 | X2 | Клемма 53а переключателя стеклоочистителей, стеклоочиститель |
| 12 | X2 | Выключатель противотуманных огней |
| 13 | X2 | Контакт 5 X1 |
| 14 | X2 | Клемма 5 выключателя аварийной сигнализации |
| 15 | X2 | |
| 16 | X2 | Клемма 15 выключателя зажигания, система зажигания |
| 17 | X2 | Клемма W перекл. стеклоочистителей, стеклоомыватель |
| 18 | X2 | Клемма 56в переключателя света фар |
| 19 | X2 | Контакт 5 X1 |
| 20 | X2 | |
| 21 | X2 | Лампа габаритного огня левой фары |
| 1 | X3 | Ближний свет правой фары |
| 2 | X3 | Электропривод зеркал, пульт управления шторкой радиатора |
| 3 | X3 | Ближний свет левой фары |
| 4 | X3 | Плюс аккумуляторной батареи |
| 5 | X3 | Плюс аккумуляторной батареи |
| 6 | X3 | Клемма 30 переключателя света фар, клемма 1 выключателя ГО, конт. 3 X2 |
| 1 | X4 | |
| 2 | X4 | Перекл. указателей поворотов, клеммы 9, 11 выкл. аварийной сигнализации |
| 3 | X4 | Клемма 1 выключателя аварийной сигнализации |
| 4 | X4 | Масса |
| 5 | X4 | Штепсельная розетка переносной лампы |
| 6 | X4 | Клемма 2 выключателя обогрева заднего стекла |
| 7 | X4 | |
| 8 | X4 | |
| 9 | X4 | |
| 10 | X4 | Переключатель паузы стеклоочистителя |
| 11 | X4 | Стеклоочиститель |
| 12 | X4 | Клемма 53е переключателя стеклоочистителей |
| 13 | X4 | Клемма 56а переключателя света фар |
| 14 | X4 | Плафоны освещения подкапотная лампа, выкл. сигнала торможения |
| 15 | X4 | Лампы сигнала торможения задних фонарей |
| 16 | X4 | Выключатель сигнала торможения |
| 17 | X4 | Клемма 2 выключателя аварийной сигнализации |
| 1 | X5 | Дальний свет правой фары |
| 2 | X5 | Элемент обогрева заднего стекла |
| 3 | X5 | Перекл. отопителя, кл. 1 выкл. обогрева заднего стекла, прикуриватель |
| 4 | X5 | Дальний свет левой фары клемма 2 X1 комбинации приборов |
| 5 | X5 | Клемма 53ah перекл. стеклоочистителей, моторедукторы стеклоочистителей |
| 6 | X5 | Звуковой сигнал |
| Обозначение | Сила тока, А | Защищаемые цепи |
| F1 | 10 | Силовая цепь реле электробензонасоса |
| F2 | 20 | Силовая цепь реле КМПСУД |
| F3 | 20 | Силовая цепь реле стартёра |
| F4 | 25 | Силовая цепь реле вентилятора |
| F5 | 80 (90) | Питание монтажного блока |
| К1 | Реле стартёра | |
| K2 | Реле времени стеклоомывателя двери задка | |
| K3 | Реле электровентилятора системы охлаждения двигателя | |
| K4 | Реле звуковых сигналов | |
| K5 | Реле электробензонасоса | |
| K6 | Реле КМПСУД |
Схема УАЗ Патриот после 2007 г.в. Схема УАЗ Патриот после 2014 г.в.
