Принесли в ремонт водонагреватель Термекс с жалобой, что не включается, светится индикатор Demo. Многократные попытки выключить этот режим к результатам не приводили. Напомню о том как должен выключаться Demo режим в фотографиях:

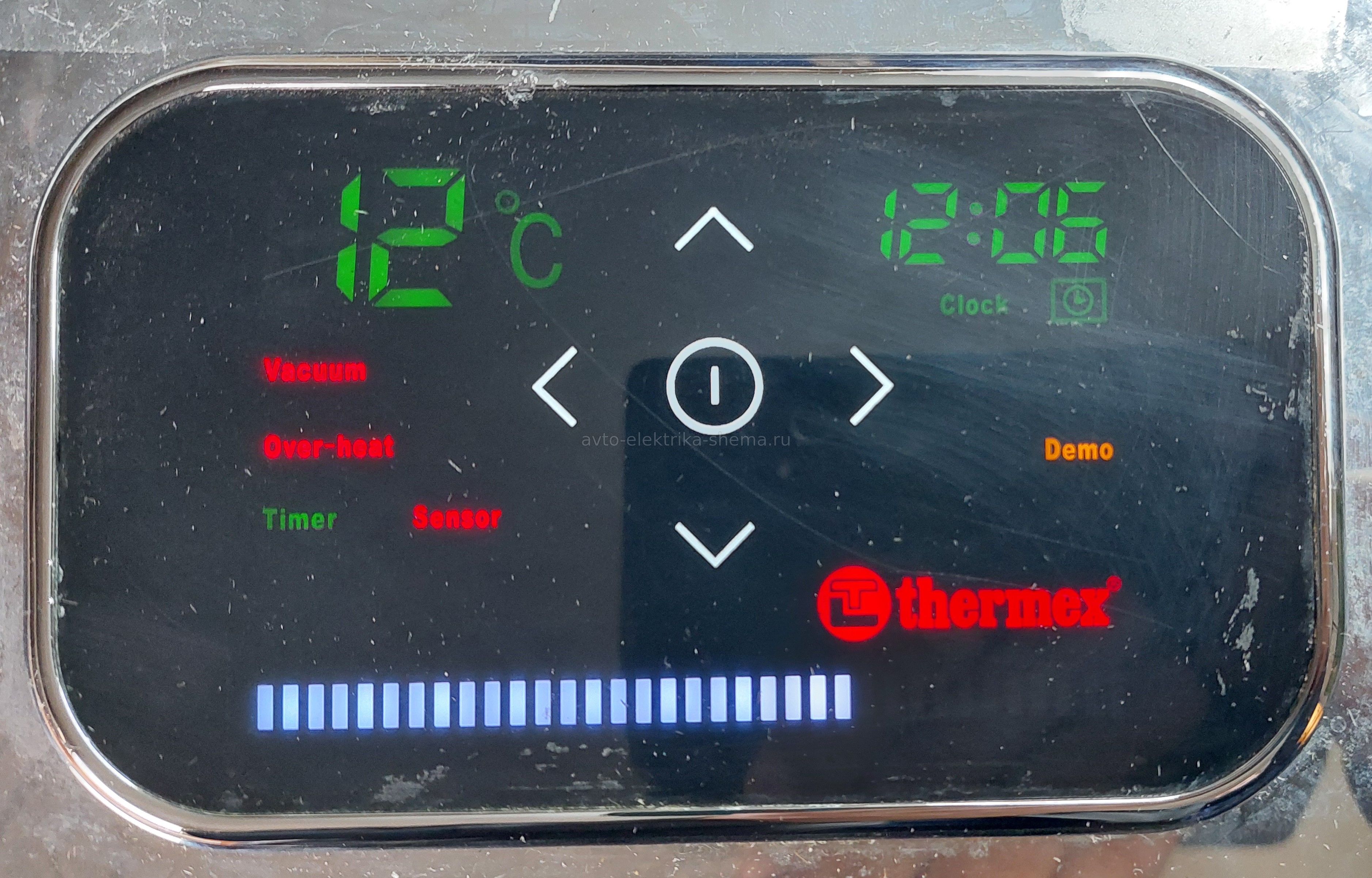

При светящемся значке Demo.

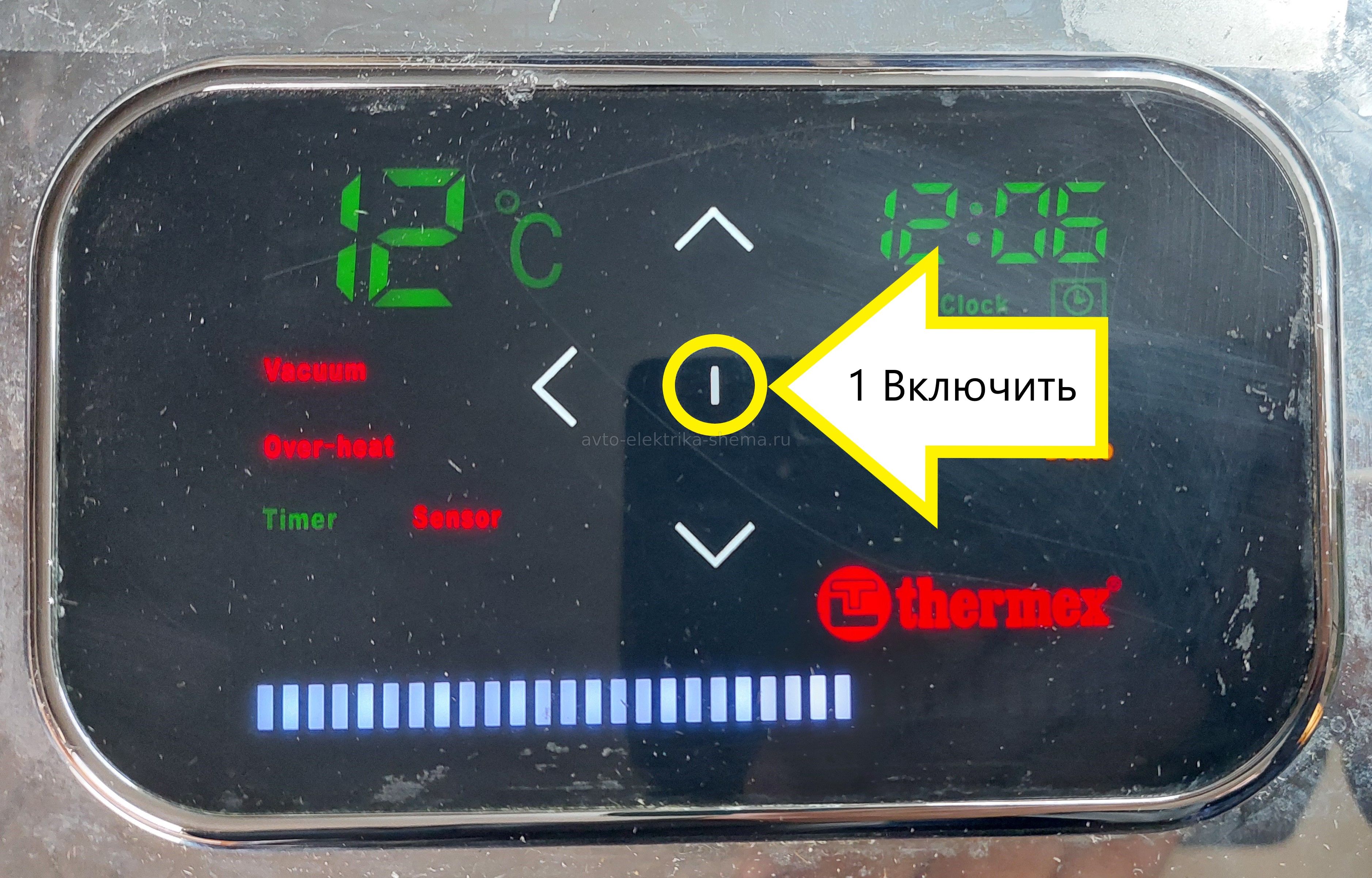

Нажимаем 1 включение, так чтобы снизу полоса с делениями двигалась.

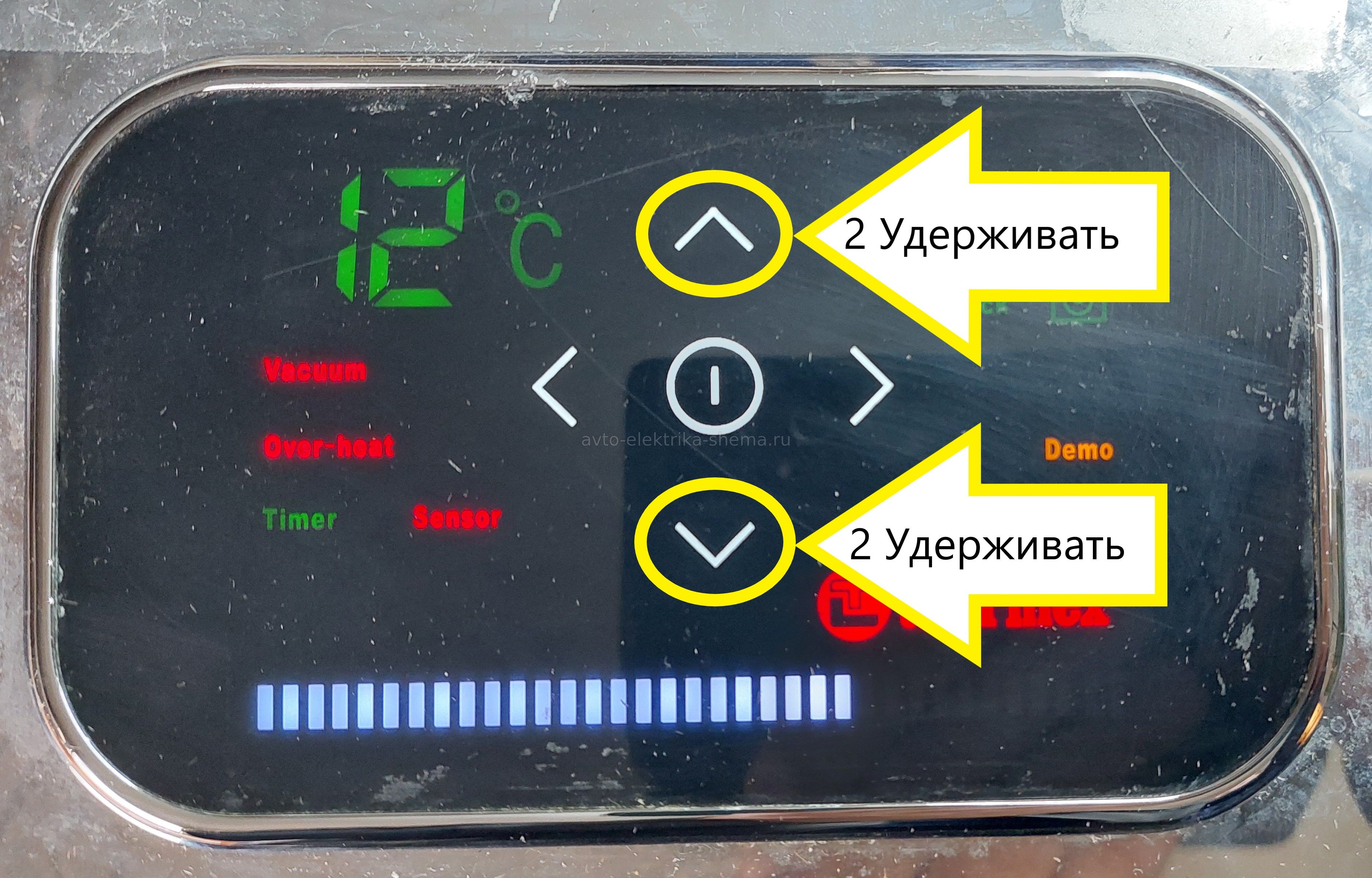

Удерживаем одновременно стрелочки вверх и вниз, обычно хватает прикоснуться к ним на пару секунд.
В нашем случае не срабатывает выход из этого режима. Поэтому будем разбирать водонагреватель и доставать плату с блоком питания.

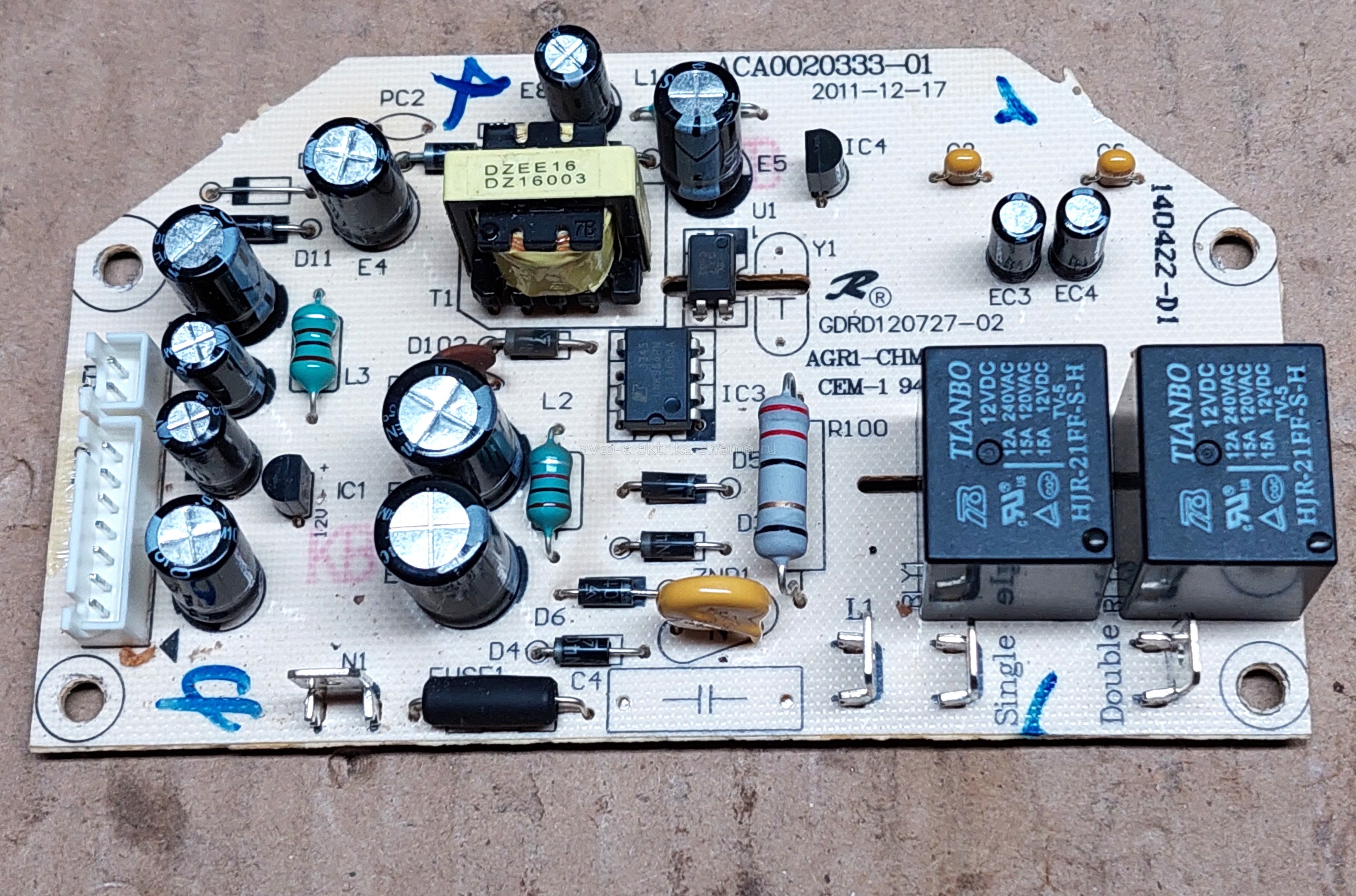

Снимаем плату снизу и осматриваем её на предмет потрескавшейся пайки. Как показала практика именно у таких водонагревателей на плате со временем высыхают конденсаторы. Плата имеет обозначение ACA0020333-01.
Значит заменим все 11 конденсаторов, чтобы не тратить время на считывания маркировок каждого из них, напишу здесь список с напряжением и ёмкостью:
- 1000 мкФ, 10 В - 1 шт.
- 470 мкФ, 16 В - 1 шт.
- 100 мкФ, 25 В - 1 шт.
- 10 мкФ, 50 В - 2 шт.
- 470 мкФ, 10 В - 2 шт
- 10 мкФ, 400 В - 2 шт.
- 220 мкФ, 25 В - 2 шт.

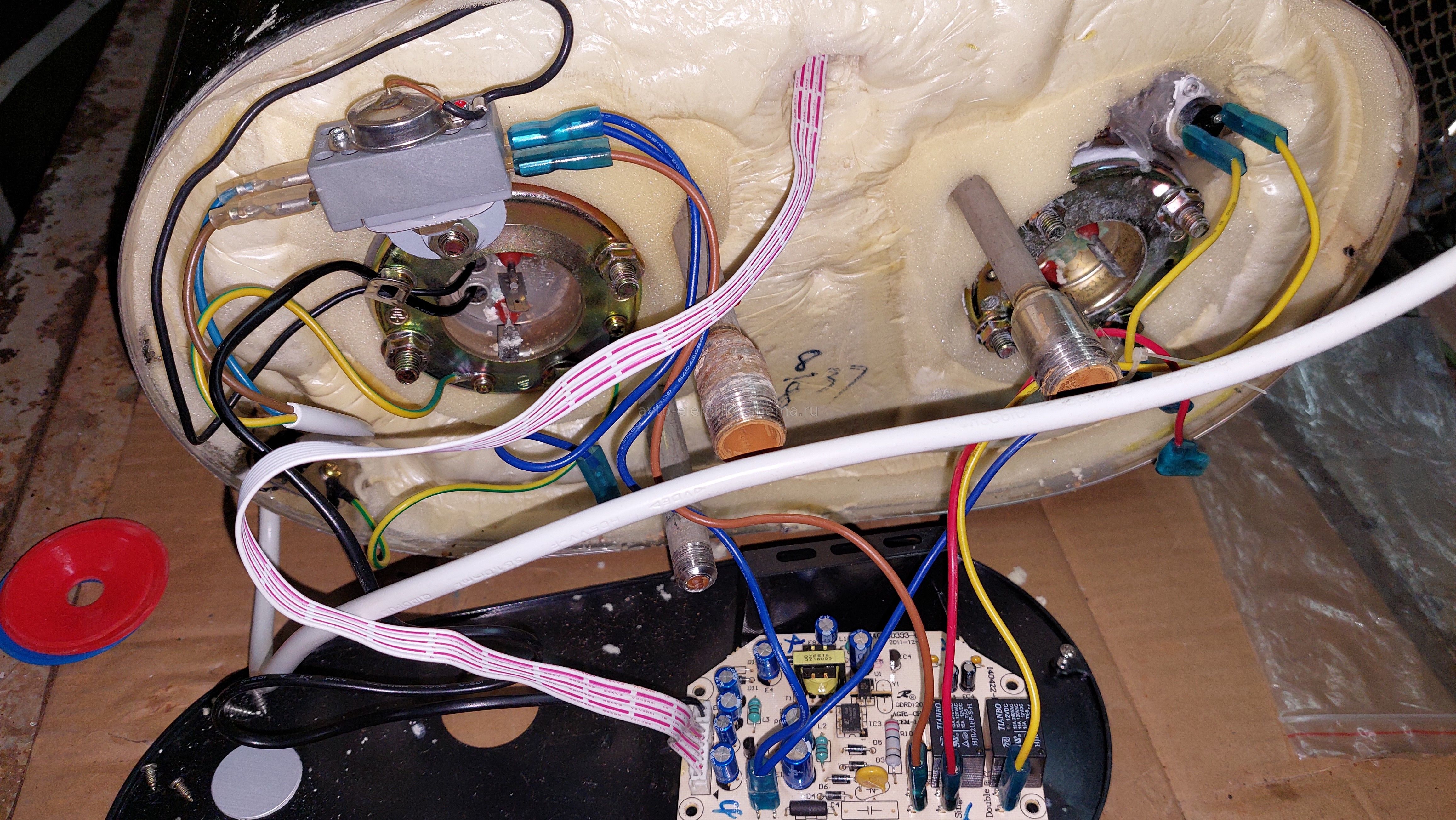

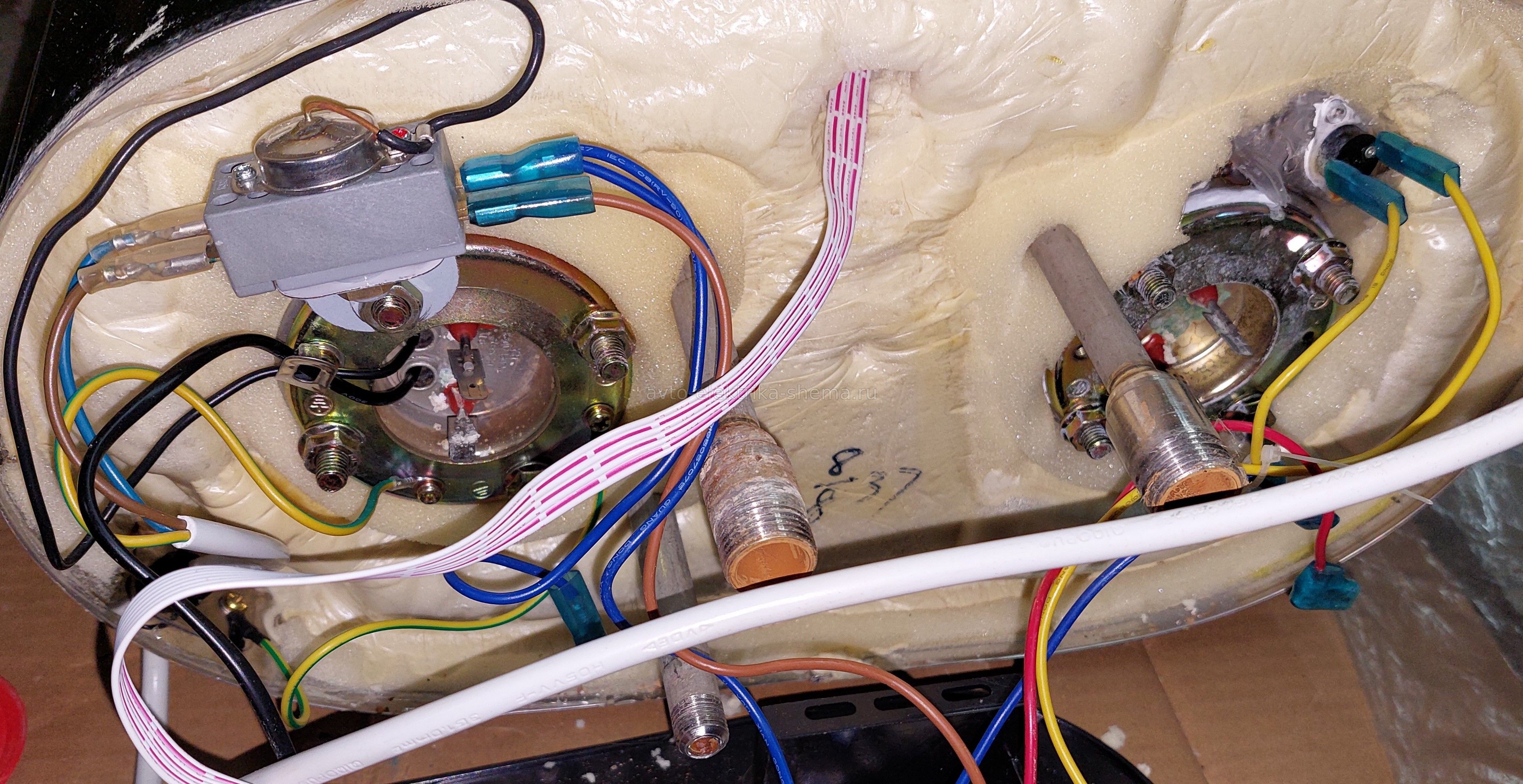

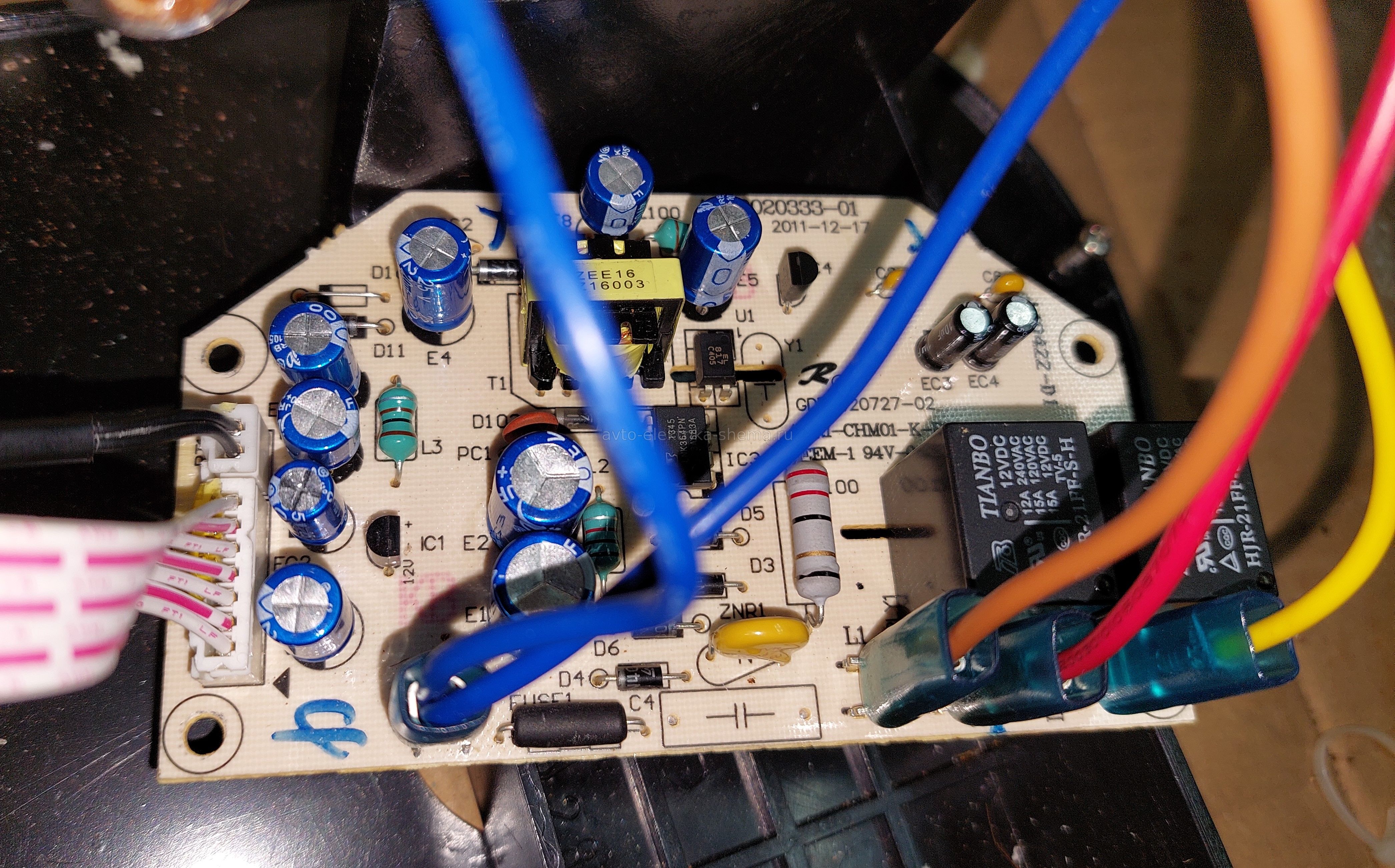

Все конденсаторы заменили, подключаем плату к водонагревателю. Чтобы для проверки не подсоединять водопроводные трубы, откинем провода от ТЭНов, так можно протестировать плату без нагрузки, заодно проверим ТЭНы на целостность мультиметром.

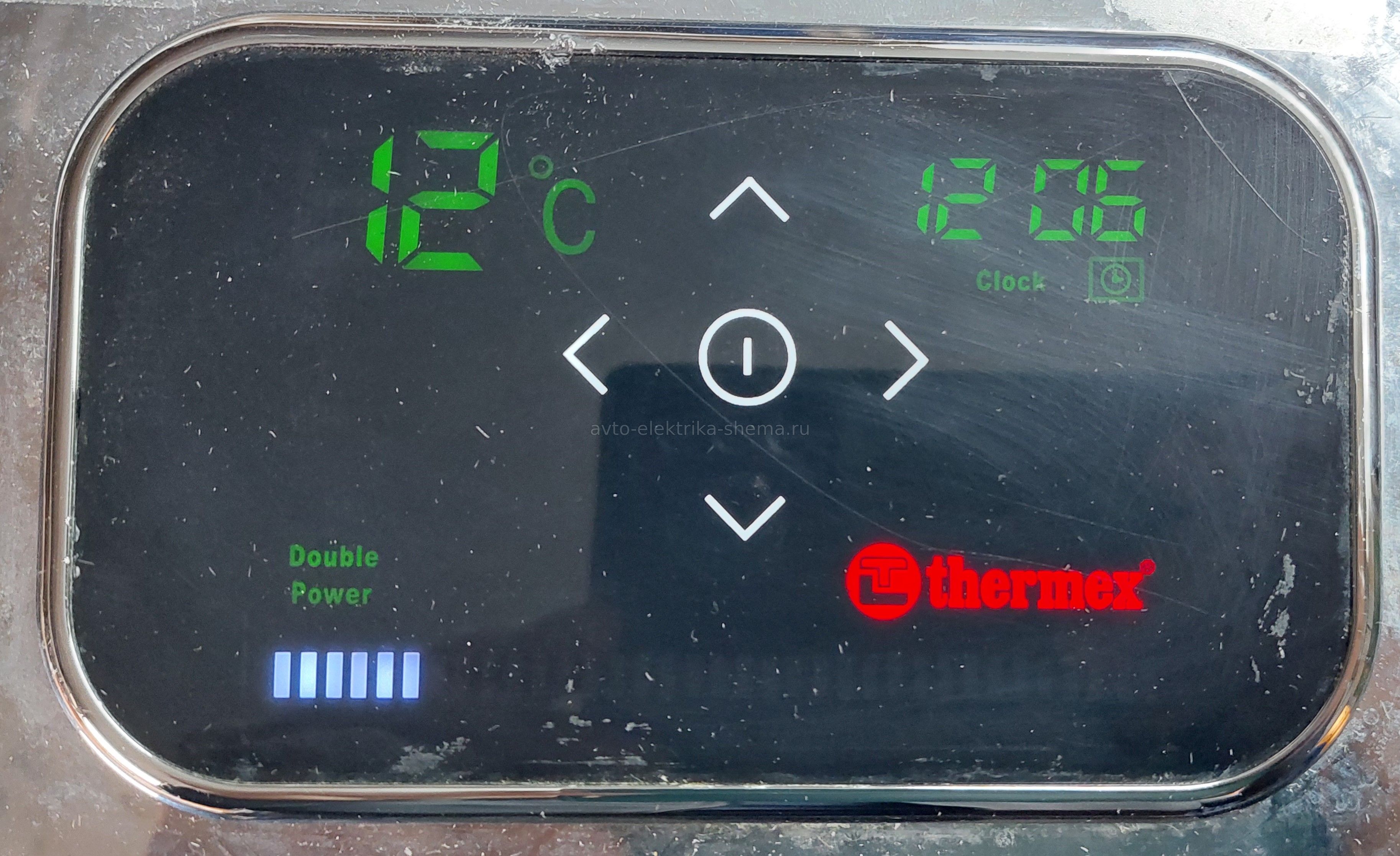

Теперь Demo режим удалось снять с первого раза, релюшки щёлкнули, указывая что всё заработало, собираем водонагреватель и отдаём обратно, ремонт успешно выполнен.
